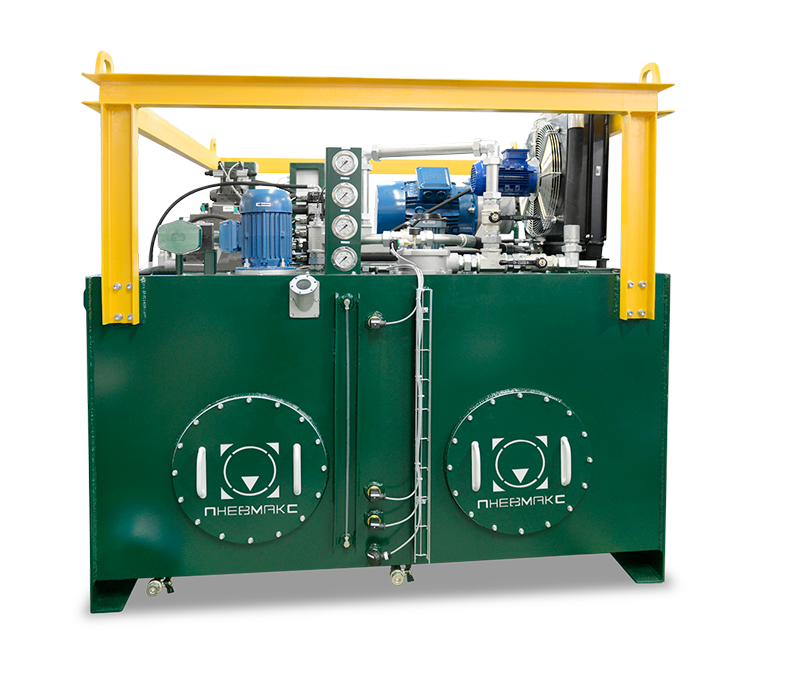

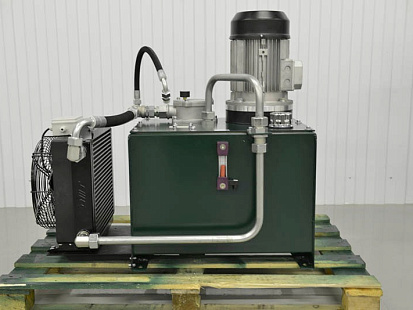

Гидростанция гидравлического пресса для прессования пластикового изолятора

Для действующего цинкового производства металлургического комплекса требовалось заменить гидростанцию пресса гидравлического для прессования пластикового изолятора. Существующий пресс проработал более 40 лет и морально, и технически устарел.

Гидравлический пресс предназначен для прессования винипластового изолятора для катода цинковой ванны и пробивания в нем пяти технологических отверстий.

Гидравлический пресс состоит из металлического корпуса, на котором установлена посередине промежуточная неподвижная плита, относительно неподвижной плиты расположены верхняя подвижная плита и нижняя подвижная плита. Движение подвижных плит обеспечивают гидроцилиндры. Гидроцилиндры управляются блоком управления, в который входят гидрораспределители, предохранительные клапаны, дроссели управления. Блок управления управляется с пульта управления. Для обеспечения нормальной работы блока управления, также предусматривается бак с гидравлическим маслом, насосом, фильтром, водяным или воздушным теплообменником для охлаждения гидравлического масла, гидроаккумулятором.

Начало работы цикла прессования изолятора, состоит в поднятии верхней плиты и опускания нижней плиты. Между плитами закладывается предварительно разогретая винипластовая заготовка из рядом установленной печи с температурой около 100°-110° С. После этого с пульта подается сигнал для прессования. При этом с помощью гидроцилиндра поднимается нижняя плита (ход прессования 120 мм) и гнет заготовку в подковообразную форму. После выдержки времени 5-30 секунд опускается верхняя плита (ход прессования 70 мм) и продавливает в заготовке отверстий. Изолятор, сжатый с двух сторон, выдерживается в течение 30-300 секунд для охлаждения до 40°-50° С. В плитах сделаны каналы, через которые постоянно протекает охлаждающая вода с температурой 20°-30° С. После охлаждения изолятора поднимается в верхнее положение плита и затем опускается плита. Оператор вручную достает готовый изолятор из пресса и цикл снова повторяется.

В комплект поставки оборудования Поставщика входят все детали, выделенные на прилагаемой схеме красным цветом:

  1. Гидроцилиндр верхней подвижной плиты.
  2. Гидроцилиндр нижней подвижной плиты.
  3. Блок управления гидроцилиндрами.
  4. Пульт блока управления гидроцилиндрами.
  5. Насос.
  6. Бак с гидравлическим маслом.
  7. Фильтр.
  8. Теплообменник.
  9. Гидроаккумулятор (при необходимости).
  10. Трубопроводы, фитинги.
  11. Крепежные изделия трубопроводов и фитингов.
