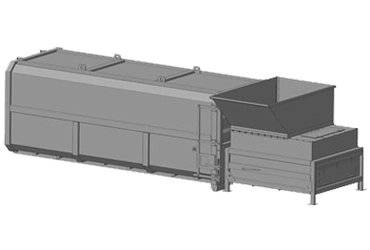

Гидростанция компактора для коммунальных отходов

Характеристики:

Суммарная мощность электродвигателей
7,5 кВт
Питание электродвигателя
380В/50Гц, 3 фазы
Питание управления клапанами
24В пост.ток

Компактор предназначен для сбора и компактирования легких фракций твердых коммунальных отходов (ТКО):

  • сухих и смешанных отходов;
  • картона;
  • полиэтилена;
  • пластиковых бутылок;
  • поддонов и горючих отходов;
  • "хвостов" производства и пр.

Оптимально применение таких компакторов в организациях, ежедневно накапливающий большой объем отходов (гипермаркеты, аэропорты, вокзалы, плодоовощные базы, выставочные комплексы и т.п.). Так же эффективно использование стационарных компакторов на станциях мусороперегрузки, линиях сортировки отходов, пунктах приема вторичного сырья.

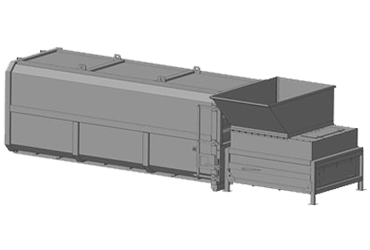

Пресс-камера состоит из корпуса, на днище которого опирается прессующая плита. Для перемещения плиты служат два гидроцилиндра, привод которых осуществляется гидростанцией.

Гидростанция состоит из электродвигателя, насосов, гидрораспределителей, гидробака, манометров, фильтра, пульта управления и др. Питание электроприводов и электроаппаратуры управления осуществляется от наружных источников через соединительную розетку.

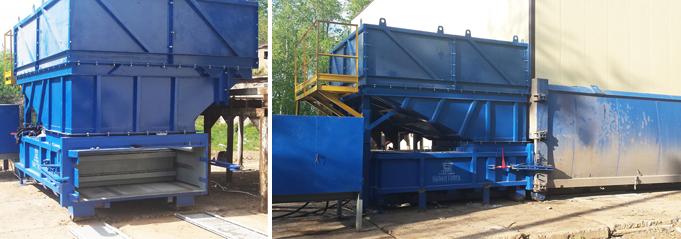

Промежуток между прессующей плитой в ее исходном положении (штоки гидроцилиндров втянуты) и открытым торцом корпуса образует приемную камеру для загрузки ТКО. С боков приемная камера ограждена надставными бортами. На внутренних боковых стенках корпуса, в пазах установлены заслонки, которые при выдвижении прессующей плиты перекрывает сверху приемную камеру.

Гидросистема гидростанции включает в себя:

Питание гидросистемы гидравлической жидкостью осуществляется двумя насосами гидростанции. Забор гидравлической жидкости осуществляется из гидробака.

Манометры предназначены для контроля давления в напорной и сливной линиях гидросистемы. Реле давления предназначено для управления работой гидрораспределителя в зависимости от давления в напорной линии гидросистемы.

Управление приводом гидроцилиндров перемещения прессующей плиты осуществляется гидрораспределителем с встроенными предохранительными клапанами. Управление работой гидрораспределителя - электрическое, напряжение питания 24В постоянного тока.

Станция оснащается пультом управления, который предназначен для управления насосной станцией и выполнен со степенью защиты IP54 по ГОСТ 14254-80. Система управления реализует автоматический возврат прессующей плиты в исходное положение и имеет возможность задачи количества циклов прессования.

Управление движением осуществляется по датчикам положения (в комплектации пульта) с дублированием от датчика давления на насосной станции. Также пульт оборудован сигнализатором «техническое обслуживание» в случае уменьшения количества масла в станции, сигнализатором «авария» – в случае поломки электрооборудования.

Гидростанция предназначена для управления исполнительными механизмами пресса компактора. Применяемая гидравлическая аппаратура итальянского производства компании Duplomatic является унифицированной и взаимозаменяемой с современными аналогами зарубежных и отечественных производителей.

В качестве основного силового агрегата использована мотор-насосная группа с шестеренным насосом. Тонкость фильтрации сливного фильтра - 25 мкм, всасывающего фильтра - 90 мкм. Насосная станция состоит из следующих основных элементов: гидробак, мотор-насосная группа с предохранительным клапаном, блок направляющих и регулирующих клапанов.

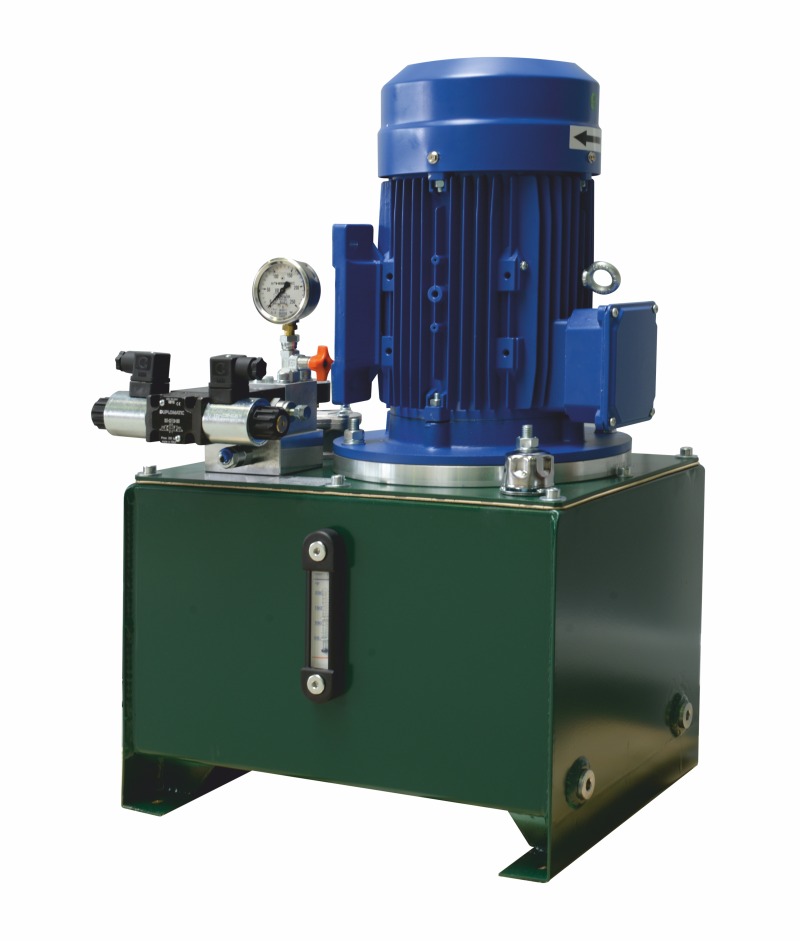

Маслостанция представляет собой стальной гидробак объёмом, достаточным для обеспечения нормальной работы гидросистемы с данным расходом, с вертикально-расположенной мотор-насосной группой. Бак оснащён визуальным указателем уровня масла, воздушным фильтром (сапуном), отверстием с пробкой для слива рабочей жидкости, также на баке установлен сливной фильтр, предназначенный для очистки масла. Фильтр оснащен предохранительным (by-pass) клапаном, защищающим фильтр от поломки при загрязнении фильтрующего элемента и визуальным индикатором загрязнения. Крутящий момент от электродвигателя передается насосу через кулачковую муфту с демпфирующей проставкой, что снижает уровень шума при работе аппарата. Электродвигатель крепиться к насосу при помощи «колокола».

Гидравлический агрегат производится в соответствии с общепризнанными техническими правилами. После сборки агрегат проходит обязательные испытания. Гарантийный период составляет 24 месяца с момента ввода в эксплуатацию, но не более 30 месяцев с даты отгрузки, при условии, что оборудование установлено и эксплуатируется в соответствии с требованиями Технико-эксплуатационной документации. Гарантия не распространяется на быстроизнашивающиеся элементы (фильтроэлементы, резиновые баллоны для гидроаккумулятора, РВД, манометры и т.д.).
