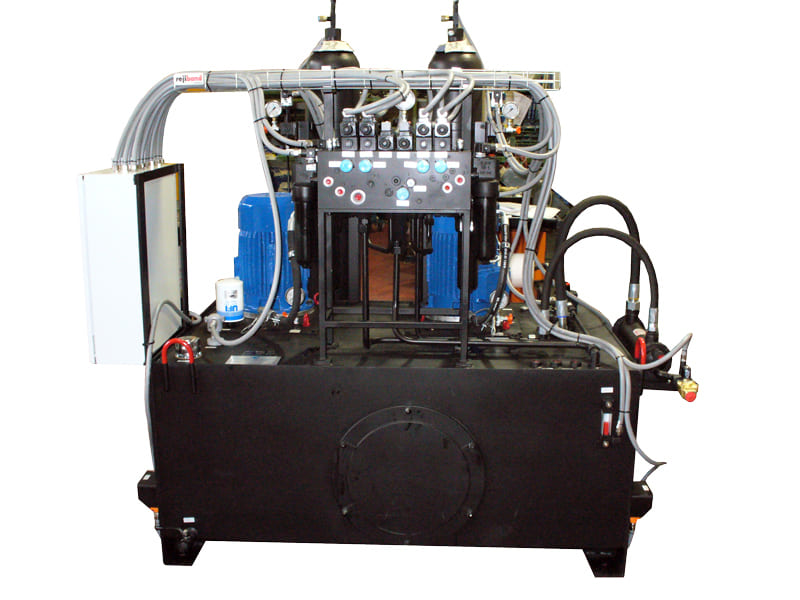

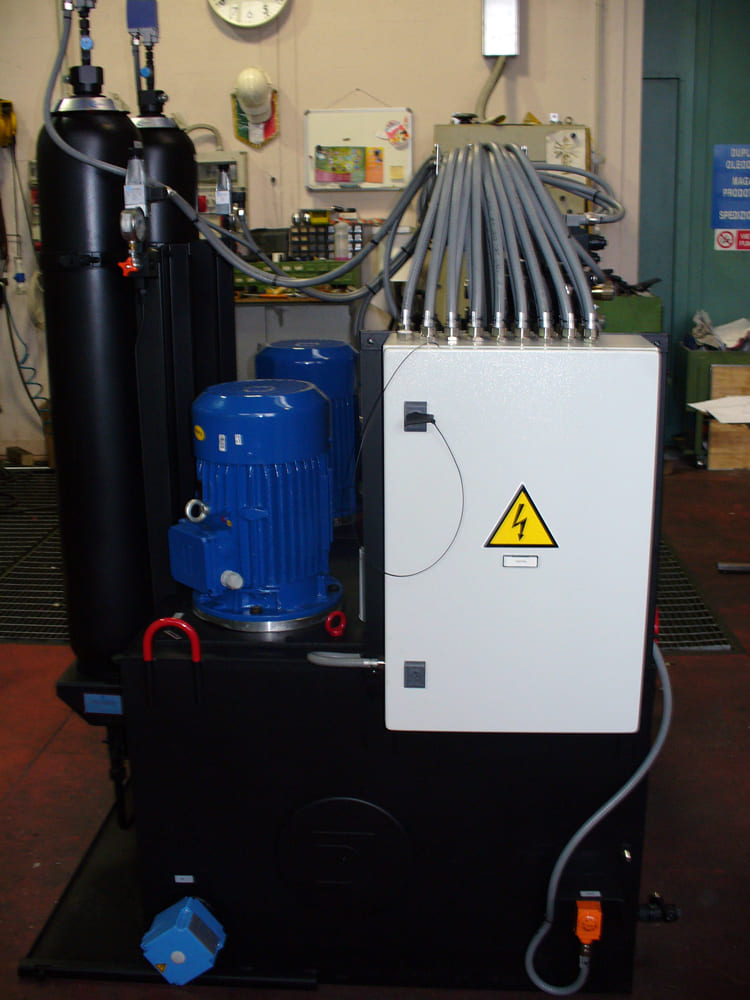

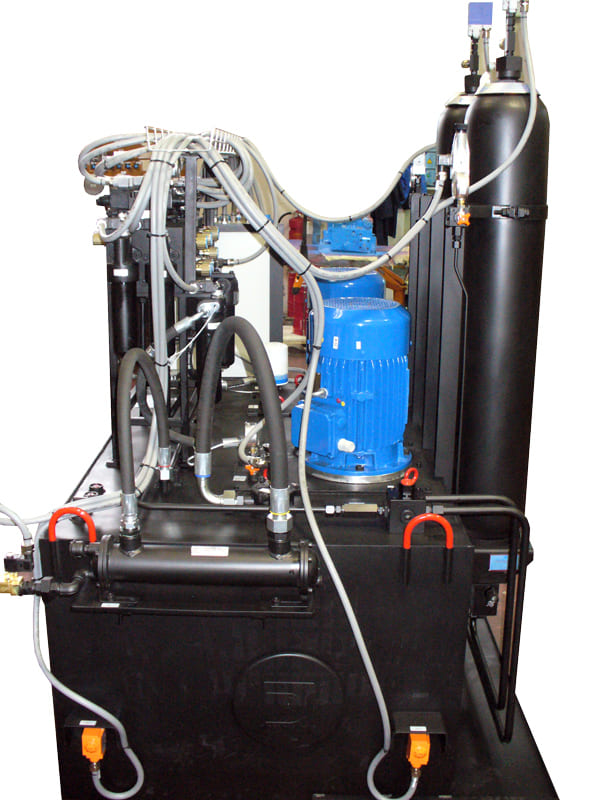

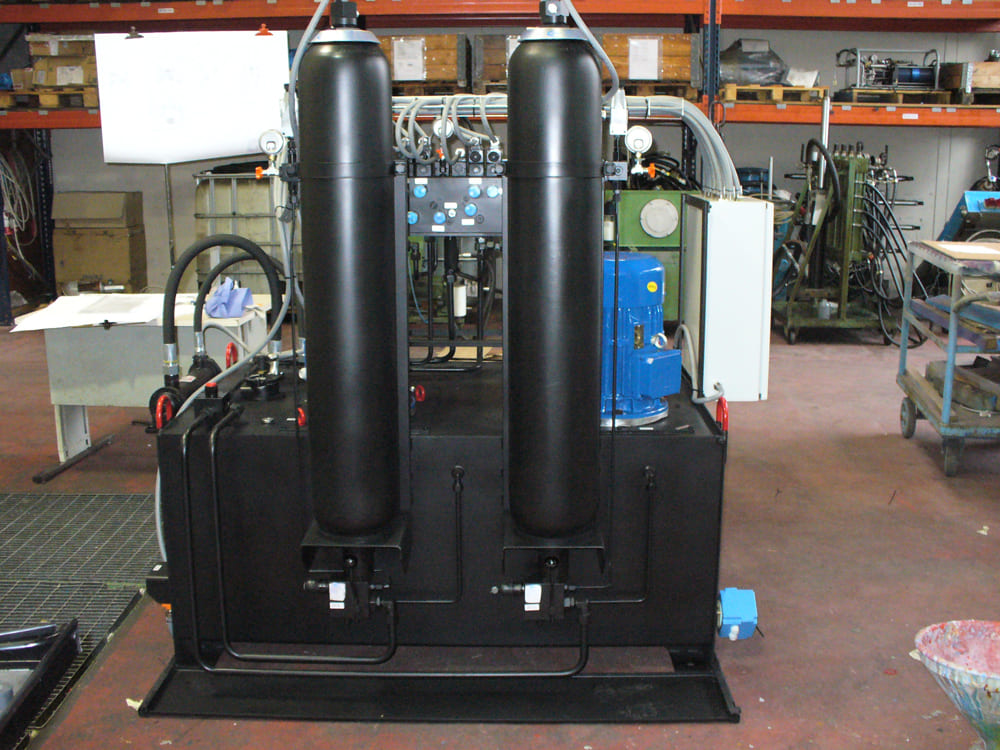

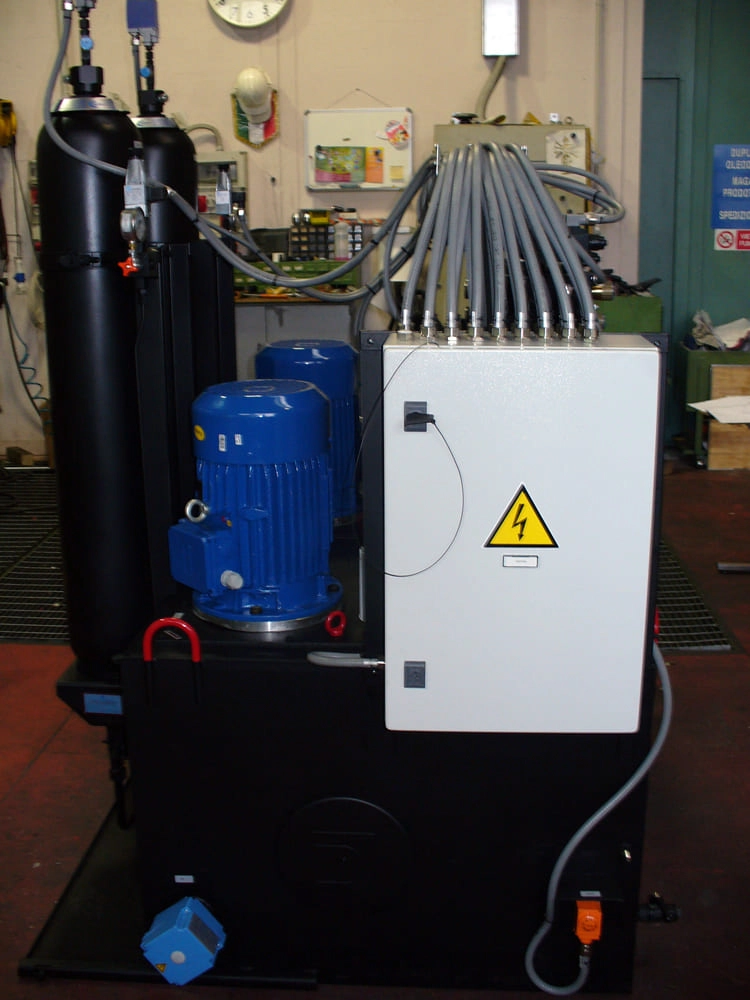

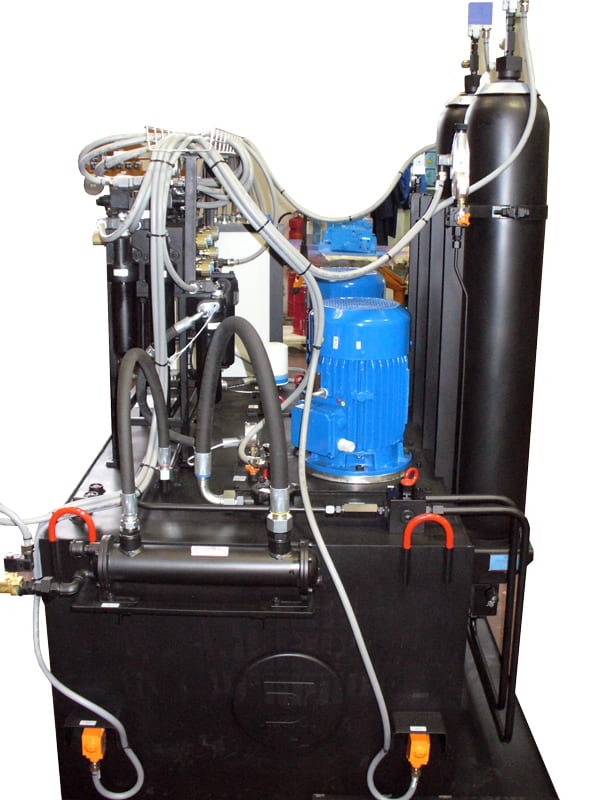

Маслостанция 0297744 гидропривода шиберных затворов сталеразливочных ковшей на негорючих рабочих жидкостях установки непрерывной разливки стали в конвертерном производстве

Характеристики:
Артикул 0297744
Суммарная мощность электродвигателей
15 кВт
Максимальное рабочее давление
200 бар
Суммарный расход насосов
40 л/мин
Объем бака
630 л

Гидропривод предназначен для безопасного дистанционного управления шиберными затворами сталеразливочных ковшей на сталеразливочном стенде УНРС в процессе разливки стали и в аварийных ситуациях, а также для размещения гидроцилиндра на сталеразливочный ковш в резервной позиции стальстенда.

Краткое описание конструкции гидропривода:

  • гидростанция (0297744), аварийный гидравлический блок (02977451), пульт управления и шкаф электросилового оборудования, гидроаккумуляторы и водоохлаждаемый теплообменник, расположены на площадке верхового разливщика стали;
  • гидроцилиндры MDR-100/50-270 для шиберных затворов стальковшей;
  • гидравлические рукава высокого давления в высокотемпературной оболочке, оснащенные быстросъёмными соединениями для моментального подсоединения и отсоединения рукавов к гидроцилиндрам;
  • гибкие рукава для подвода-отвода воды на контур охлаждения основной гидростанции.
Система фильтрации гидростанции

Гидростанция оснащена: всасывающими фильтрами на основном и резервном насосах с тонкостью фильтрации 90 мкм; сливным фильтром с тонкостью фильтрации 10 мкм с электрическим индикатором загрязненности и с выводом электрического сигнала на панель управления; напорные фильтры после основного и резервного насосов с тонкостью фильтрации 10 мкм. Фильтры оснащены электрическими индикаторами загрязненности с выводом электрических сигналов на панель управления; напорные фильтры на выходе из блока клапанов.

Система охлаждения рабочей жидкости.

Система состоит из водяного теплообменника. Максимальная величина рассеиваемого тепла 7-8 кВт (при температуре масла 50° С, температуре воды 15° С). На входе в теплообменник имеется электрический клапан включения подачи воды. В системе охлаждения имеются З термостата. Для подогрева рабочей жидкости в системе имеется нагреватель  мощностью 1 кВт.

Уровень рабочей жидкости в баке

Для контроля рабочей жидкости в системе служат уровнемер с одним уровнем настройки и уровнемер с двумя уровнями настройки.

Гидравлический аварийный блок 0297745 служит для подключения аварийных аккумуляторов в аварийной ситуации или в случае отключения электропитания системы.

К техническому обслуживанию гидропривода шиберных затворов сталеразливочных ковшей на негорючих рабочих жидкостях УНРС, проведению профилактических мероприятий и ремонтных работ на нем, допускаются лица имеющие удостоверения.
