Маслостанция для линии резки прокатного производства

Линия резки предназначена для обработки плит из алюминия и его сплавов толщиной от 6 до 200 миллиметров, шириной от 0,6 до 2,6 метров и длиной от 6 до 30 метров.

Данная линия дает возможность резать листы металла стопой, что снижает трудоемкость, увеличивает производительность и повышает качество продукции.

Насосная станция позволяет линии резки выполнять следующие функции:

  1. Вертикальный зажим заготовки
  2. Рабочая подача суппорта пилы
  3. Подача заготовки
  4. Захват заготовки
  5. Выгрузка заготовки
  6. Подъем рольганга
  7. Работа шибера

Данная гидростанция обеспечивает уменьшение утечек масла на гидроаппаратуре, более стабильную работу оборудования, уменьшение часов простоя оборудования, снижение пожароопасности.


Технические характеристики


Объем бака 390 литров
Мотор-насосная группа 1
    * тип насоса Сдвоенный шестеренный
с внешним зацеплением
    * номинальная мощность электродвигателя 11 кВт
    * подача насоса 70+12 л/мин
    * рабочее давление (максимальное) 65 бар (Pmax = 200 бар)
Напряжение питания электродвигателя(ей) 220/380 В – 50 Гц трехфазного тока
Частота вращения электродвигателя(ей) 1450 об/мин
Клапанная консоль, типоразмер Ду10
Тонкость фильтрации:
    напорный фильтры
    сливной фильтр
    всасывающий фильтр

10 мкм
25 мкм абс.
90 мкм абс
Напряжение питания управляющих
и контрольно-измерительных устройств
24 В пост. тока.
Теплообменник Отдельный контур фильтрации (25 мкм)
и охлаждения масла. 75 л/мин.
Отводимое тепло 435 Вт/*С,
двигатель 230В/50Гц, 1,1 кВт.
Внешнее покрытие Антикоррозионное, трехслойное,
цвет черный RAL 9005
Рекомендуемая рабочая жидкость Минеральное масло HLP ISO VG46
по DIN 51524 часть 2. Допускается работа
насосов и гидроаппаратуры с негорючей
жидкостью типа HFC.
Минимальный класс чистоты 9 по NAS 1638, 18/15 по ISO/DIN 4406
Материал уплотнений NBR (Пербунан)
Температура окружающей среды -20°C - +40°C
Примерные габариты 1200 × 1000 × 1000 мм
Примерный вес 700 кг

Состав гидроагрегата (основные компоненты)


Товары (работы, услуги) Кол-во
CF390-LG2-R9005 - Бак 390л. 1
Крышка бака (изделие из листового металла) 1
M2AA160MLA4 11/1500 - Электродвигатель 400/690В (3ф.), 11,0кВт, 1465 об/мин. В5/160 ( P350/250j6, Dвал=42k6-110) 1
GP3F-0514R97F/20N - Насос шестеренный c внешним зацеплением передний 51.4см3/мин, 77.1л/мин, 200бар 1
GP2R-0095RF/20N - Насос шестеренный с внешним зацеплением, задний 9.5см3/об, 14.2 л/мин. 250 бар 1
SP86A-114-GR90 - Фильтр всасывающий G1"1/4, 140 л/мин., 90 мкм 2
SP46B-12-GR90 - Фильтр всасывающий G1/2", 22 л/мин., 90 мкм 1
P4D-RQM5-5/30N-D24K1 - Клапан предохранительный с разгрузкой, 0-250 бар 1
VPM/10N - Индикатор засоренности для FPM, FPH*/11 фильтров (5 бар, М20х1,5) 2
FPM-TB100-F10L/10N-B - Фильтр (в напорной магистрали),10мкм, G1", 210 бар, ( Qном. 85 л/мин.) 1
FPM-TB012-F10L/10N-B - Фильтр (в напорной магистрали), 10мкм, G1/2", 210 бар, ( Qном. 50 л/мин.) 1
P4D-M*/21 - Плита для батарейного монтажа с гнездом для предохранительного клапана, СЕТОР5, P-T резьбовые 1
P4D-F/21_1561441 - Плита для батарейного монтажа, СЕТОР 5, P-T резьбовые G1/2", A-B резьбовые сбоку G1/2" 2
DS5-S1/12N-D00 - Гидрораспределитель, Элм.-Элм., 150л/мин, под катушки постоянного тока 1
DS5-S3/12N-D00 - Гидрораспределитель, Элм.-Элм., 150л/мин, под катушки постоянного тока 1
DS5-RK/12N-D00 - Гидрораспределитель, Элм.-Элм. 150л/мин, под катушки постоянного тока 1
C25.4-A24K1/11_1902890 - Катушка для серии DS5, ~24B/50Hz 6
300.11.00 - ЭЛЕКТРОРАЗЪЕМ, 30 мм, DIN 43650/A, IP65, PG11 12
RPC3-TN/M/43 - Дроссель 100л/мин, скомпенсированный по давлению и темп-ре 2
PMRPC3-AI6G/10 - Плита для регуляторов расхода, E-U 1", сзади 2
HB2-W6_0611481 - Переключатель каналов для манометра (6 кан.) 2
PM-4/AB_1950781 - Плита модульная CETOP 05, отводы G1/2" от каналов А и В 4
PM-4/TP_1950791 - Плита модульная CETOP 05, отводы G1/2" от каналов P и T 4
S5-P6/20 - Клапан последовательности, СЕТОР R08, 35-140 Бар, 150л/мин 1
U5-P6/20 - Клапан разгрузки, СЕТОР R08, 35-140бар, 150л/мин 1
PMSZ5-AI6G/20_1961241 - Плита для монтажа клапанов S-Z ,Р-T G1", X-Y G1/4", сзади 2
SS2400100A-PE - Теплообменник воздушно-масляный, G1", 80л/мин., 435 Вт/*С, двигатель 230В/50Гц-160Вт 1
W22 90 S/4P 1.1/1500 B5 220/380 IP55 - Электродвигатель 380/220В (3ф.), 1,1кВт, 1500 об/мин. В5T/90 ( P200/130j6, Dвал=24j6-50) 1
VD6-W3/30 - Обратный клапан, 1", 6-400 бар, 200 л/мин 1
GR40 SMT16B 150L AC24-B5 - насос винтовой, 75/150 л/мин при 1500/3000 об/мин, фланец 200, вал 24, прямой монтаж. 1
OMTF112C25NA2 - Фильтр сливной, G1", 25 мкм, 120 л/мин. 1
VR/10 - Индикатор засоренности для FRT, FRC фильтра (1.5 бар, G1/8") 1
P2D-M*/33 - Плита одноместная СЕТОР3 + гнездо под предохранительный клапан CR*, CRQ* (до 50 л/мин.) 1
P2D-F/21 - Плита для батарейного монтажа с резьбовыми отверстиями P-T и дополнительным напорным отверстием Р, СЕТОР 3 5
PM-1/AB-1/4_S950501 - Плита модульная CETOP 03, отводы G1/4" от каналов А и В 3
PM-1/PP-1/4_S950562 - Плита модульная CETOP 03, два отвода G1/4" от канала P 3
P2D-Z/21 - Плита для батар. монтажа под MZD ( СЕТОР 3) 1
DS3-TA/11N-D00 - Гидрораспределитель, Элм.-Пруж., 100 л/мин - под постоянный ток 3
DS3-S1/11N-D00 - Гидрораспределитель, Элм.-Элм., 100 л/мин, под катушку постоянного тока 1
C22S3-D24K1/11_1903081 - Катушка для распределителей DS3 и DL5B, =24В 6
MZD4/M/50 - Клапан редукционный модульный монтаж, 30-140 бар,Р-Т,ручка 1
PE-MD1/20_1950591 - Плита - заглушка, все порты изолированы, CETOP 3 1
U3-P6/20 - Клапан разгрузки, СЕТОР R06, 35-140 Бар, 60л/мин 1
PMSZ3-AI4G/20 - Плита для монтажа клапанов S-Z ,Р-T 1/2", X-Y G1/4", сзади 1
PSP6/21N-K1/K - Реле давления, 10-350 бар, стыковой монтаж 1
PSP*-G1/4"_1950920 - Плита-переходник (G1/4"внутр.) для PSP* 1
EB6113_0715057 - Плита для реле давления, CETOP 03, каналы А, В и Р (с 2-х сторон) 1
T08 - термостат регулируемый, 0-90*С, G1/2", НО+НЗ, 250В, 2.5А, IP40 1
DKO-25S/1SN-25-1200/DKO-25S - РВД, Ду=25мм, p=88бар, L=1200мм, М36х2внутр., Дтр.=25мм 5
305006 - Фитинг тройник, G1"внутр., 160 бар 5
600521 - Фитинг прямой в сборе с гайкой (М36х2-25S) - G1"нар, 400 бар 5
LV/E1-127-M12-SC_0770764 - Индикатор уровня масла с реле уровня НО+НЗ, 20 Вт (макс. 1А или 200В) 2
M63-400/10R - Манометр вибростойкий, 0-400бар, присоединение вниз G1/4" 2
TR-3 - Заливная горловина (80мм) с сапуном (40мкм) 1
CR4/22N - Предохранительный клапан прямого действия (картридж), 50 л/мин, 0-140бар 1
DS3-SA2/11N-D00 - Гидрораспределитель, Элм.-Пруж., 100 л/мин, под катушку постоянного тока 1

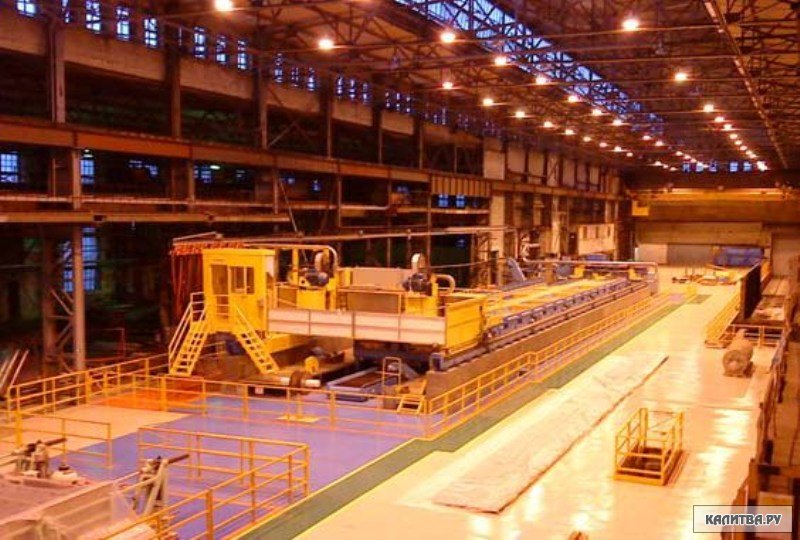

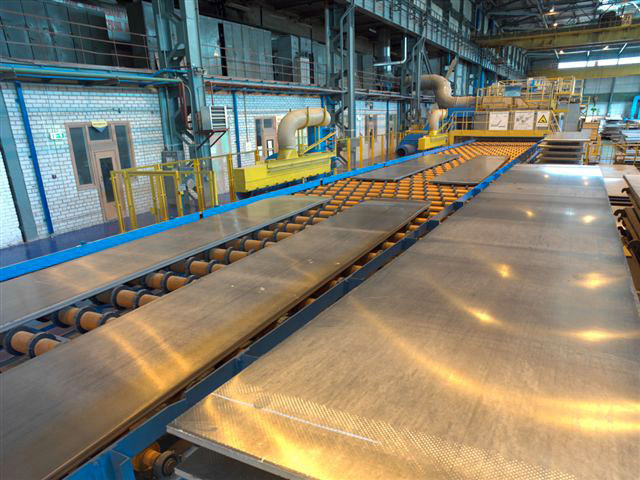

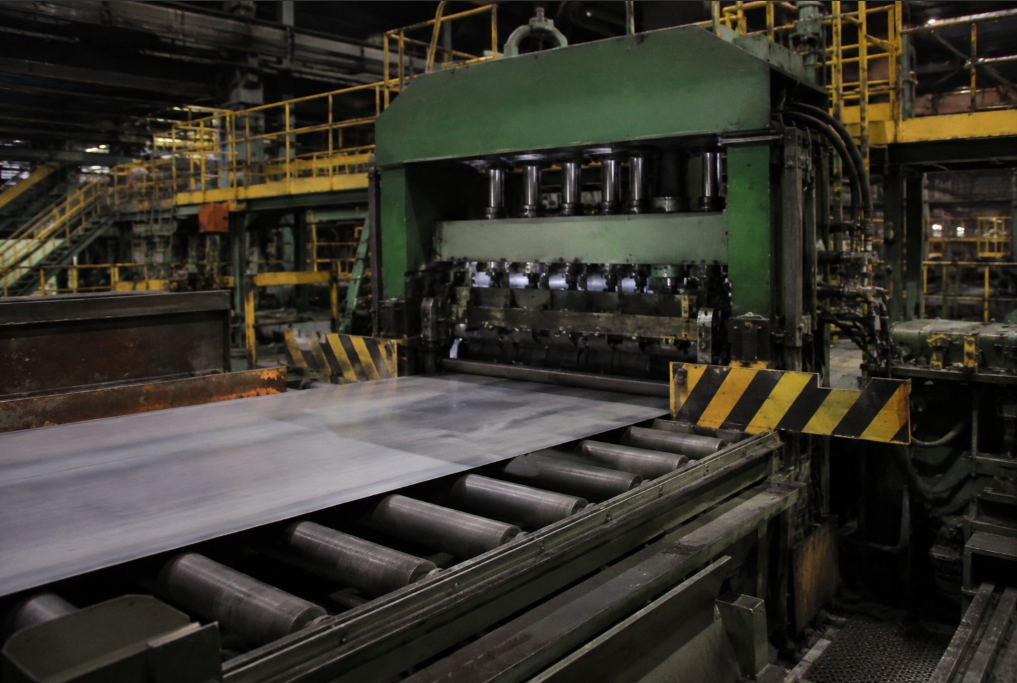

Фотогалерея проекта
