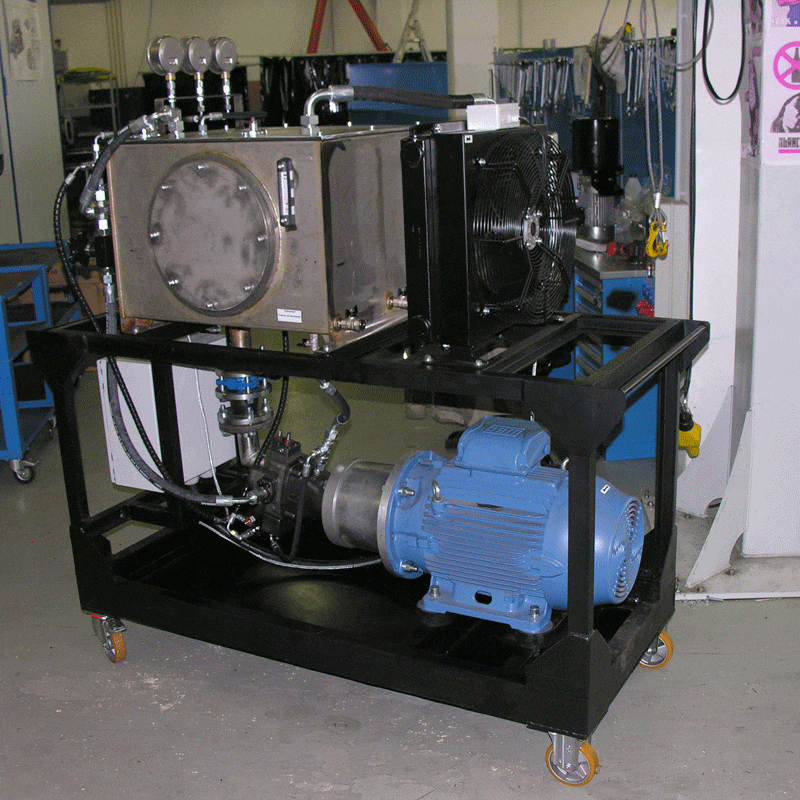

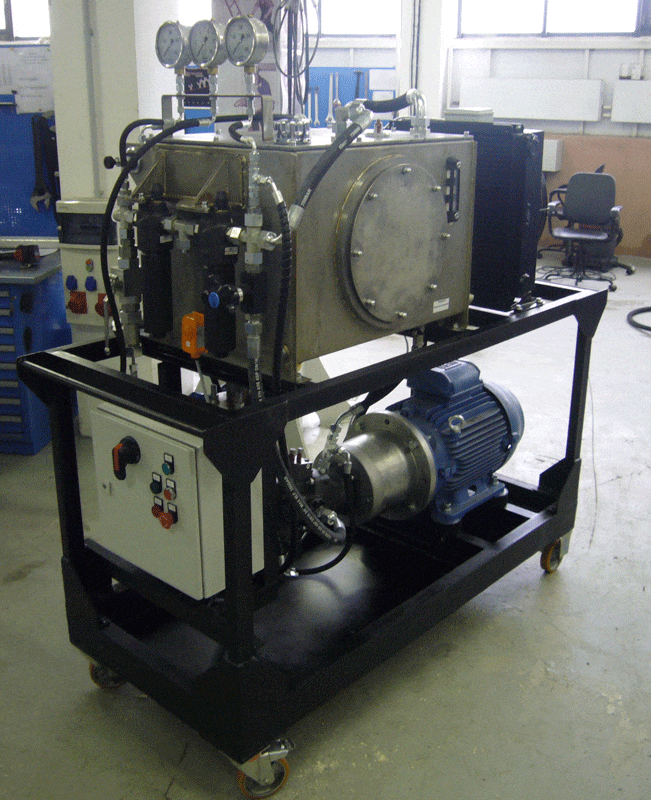

Питающая установка CTR-KV0842 для нагрузочного устройства гидростойки передвижной для проведения периодических испытаний рулевых машин изделия

Питающая установка CTR-KV0842 для нагрузочного устройства гидростойки передвижной для проведения периодических испытаний рулевых машин изделия

Технические параметры:

Бак из нержавеющей стали объемом 100 литров

Расход 35 л/мин

Мощность 22кВт

Рабочее давление 300бар


Состав питающей установки CTR-KV0842 для нагрузочного устройства

Питающая установка CTR-KV0842 состоит из следующих составных частей:

  • рамы;
  • бака с рабочей жидкостью - маслом МГЕ-10А;
  • насоса;
  • электродвигателя;
  • магнитного пускателя;
  • фильтров;
  • предохранительного клапана;
  • переливного клапана;
  • теплообменника масло-вода;

В качестве рабочей жидкости в ПУ применяется масло МГЕ-10А ТУ 38.401-58-337-2003.

Электропитание питающей установки осуществляется переменным током трёхфазного напряжения (380±38) В, с частотой 50 Гц.

Насосная установка имеет следующие характеристики:

  • Расход рабочей жидкости > 20 л/мин.
  • Давление рабочей жидкости регулируемое до > 300 кг/см2.
  • Температура рабочей жидкости не должна превышать 50° С.
  • Время непрерывной работы должно быть не менее 1 часа.
  • Ресурс работы не менее 5000 часов.
  • Измерение температуры рабочей жидкости в диапазоне 15-120°С.
  • Установка обеспечивает чистоту рабочей жидкости соответствующей 9 классу по ГОСТ 17216-2001.
  • Для обеспечения требуемой чистоты рабочей жидкости ПУ установлены фильтры:
    • фильтр с тонкостью фильтрации 16мкм
    • фильтр с тонкостью фильтрации 5мкм.

В гидравлической схеме питающей установки системы нагружения предусмотрен регулируемый переливной клапан для стабилизации давления в полости нагрузочного устройства (квадранта) при перемещении вала испытуемого изделия, (жидкость вытесняется)

Датчик температуры рабочей жидкости.

В баке предусмотрена арматура для заправки и слива рабочей жидкости.

Предусмотрена система охлаждения рабочей жидкости (теплообменник).

Конструкция стойки обеспечивает удобную работу и его обслуживание для персонала
