Пневмооснастка PNKV-0082 для резьбонарезного станка РС-146Ф3

Характеристики:

Габаритные размеры
400х500х210
Подвод воздуха
Фитинг «ёлочка» под кислородный шланг внутренний диаметр 10 мм
Рабочие выходы
8 фитингов под трубку диаметром 8 мм
2 фитинга под трубку диаметром 4мм
Температура эксплуатации
0°... 600° С
Рабочая среда
Очищенный воздух
Рабочее давление
1... 8 бар
Степень очистки воздуха
25 мкм
Рабочее напряжении
24V DC
Применение дополнительных смазывающих паст не требуется, в элементы пневмоавтоматики заложена консистентная смазка, рассчитанная на полный ресурс работы.

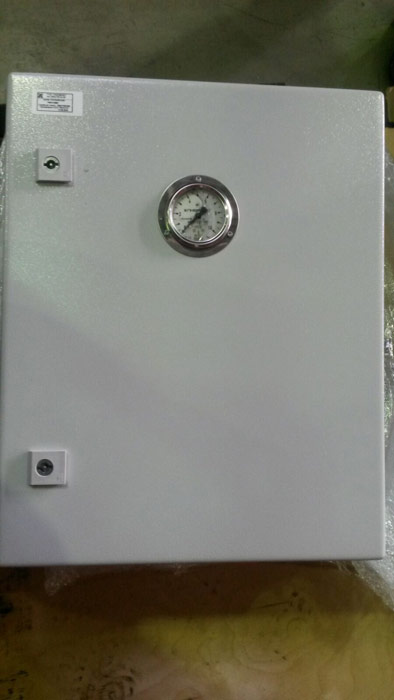

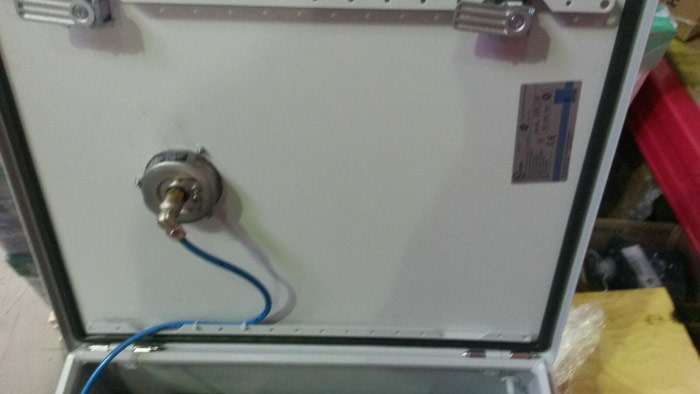

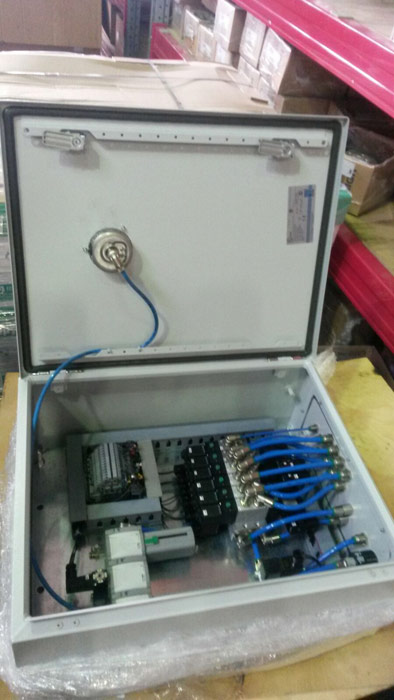

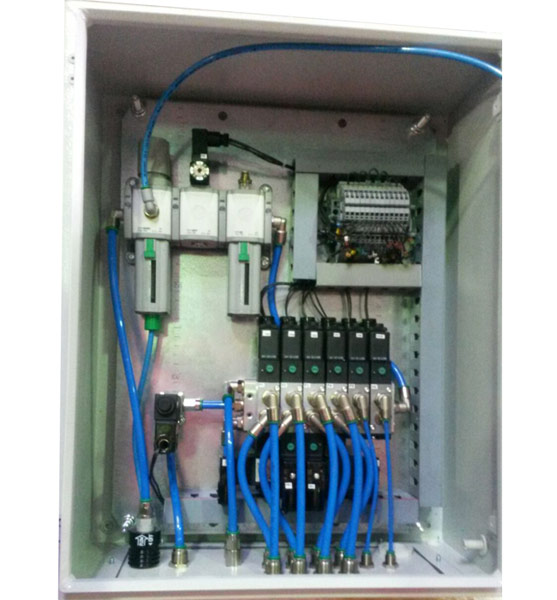

Создана пневмосхема и пневмошкаф PNKV-0082 для управления в ручном и автоматическом режиме тремя пневмоцилиндрами зажимов и подачи воздуха на обдув.

Шкаф управлении PNKV-0082 это готовое техническое решение, которое легко вписывается в современные автоматизированные комплексы, решает на высоком уровне задачи управления исполнительными механизмами, защищает элементы пневмоавтоматики от воздействия внешней среды (запыленность помещения, работа оборудования на морозе, попадания прямых брызг воды), защита от вандализма и несанкционированного вмешательство работу элементов пневмоавтоматики.

Отрасли применения пневматических шкафов управления очень огромны, начиная от небольших производств, с достаточно небольшим уровнем автоматизации и заканчивая сложными системами управления технологическими линиями.


Расходные материалы

  1. Масло, применимое с элементами пневмоавтоматики – «PNEUMOIL01- масло для пневмогидросистм, 1 литр, вязкость 32 сСт при 40°С».
  2. Запасной фильтрующий элемент – «RS/1701/362 - фильтр-элемент для Т171 AIR PLUS, 20 мкм, РАЗМЕР 1».
  3. Остальные позиции указаны на чертеже «Схема монтажа комплектующих».
