Пневмошкаф PNKV-LT-0076 для выставочного стенда (демонстрация физических возможностей мебельного материала)

Характеристики:

Энергоноситель, очищенный (отфильтрованный) сжатый воздух / очищенный (отфильтрованный) сжатый воздух с распыленным маслом кл. 5 ГОСТ 17433-80*
Максимальное рабочее давление, бар
10 (при +50°С)
Рабочая температура, °С
-5…+50
Расход(при Р1=6 бар и ΔР=1 бар) , нл
790 нл/мин
Напряжение питания электромагнитных катушек
24V DC
Входное напряжение
220V AC
Масса 6 кг
Пневмошкаф PNKV-LT-0076 предназначен для управления пневмоцилиндрами, которые имитируют нагрузку на испытуемый материал по заранее заданному алгоритму.
  • Питание пневмосистемы воздухом осуществляется от мобильного компрессора, предоставляемого заказчиком.

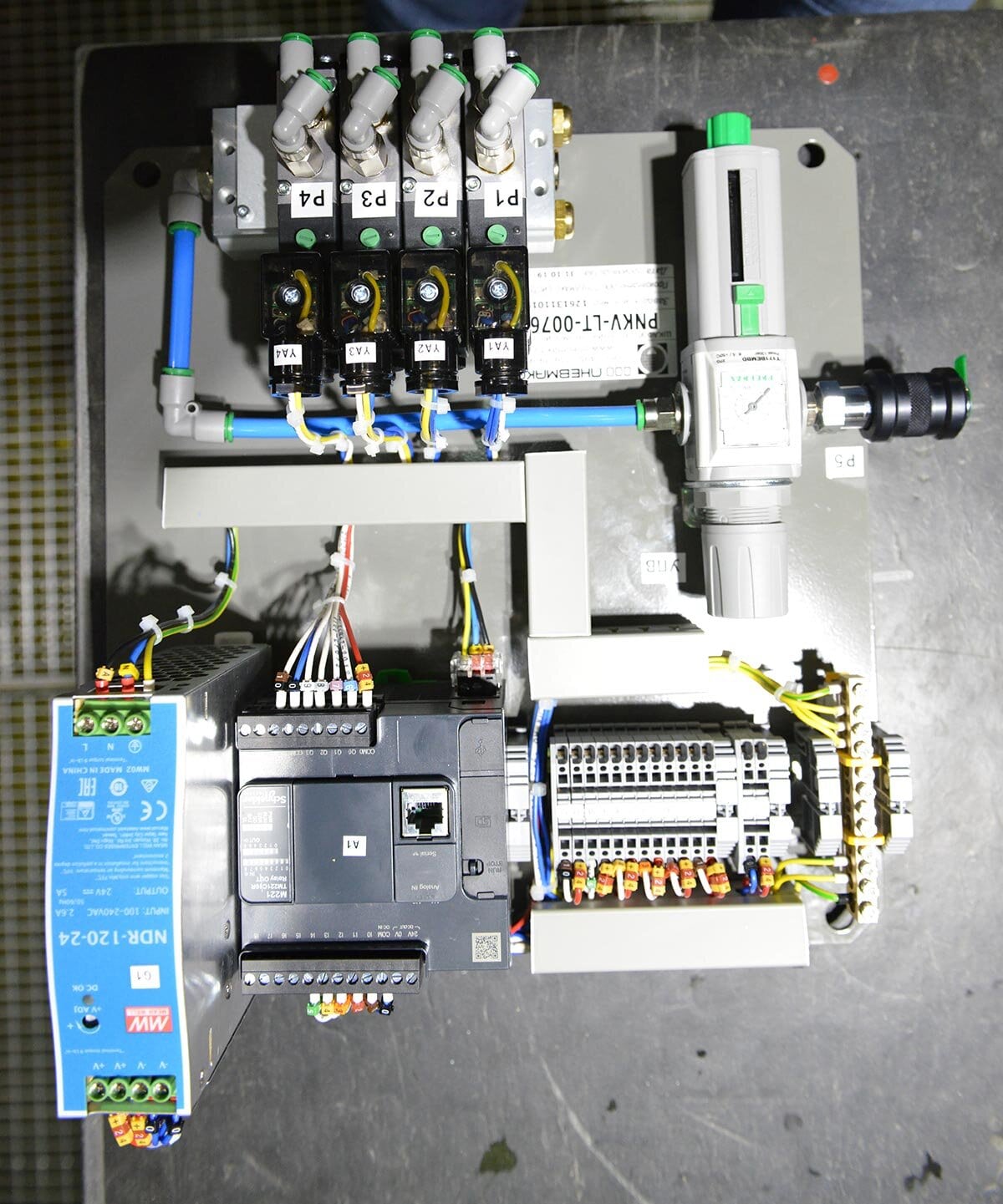

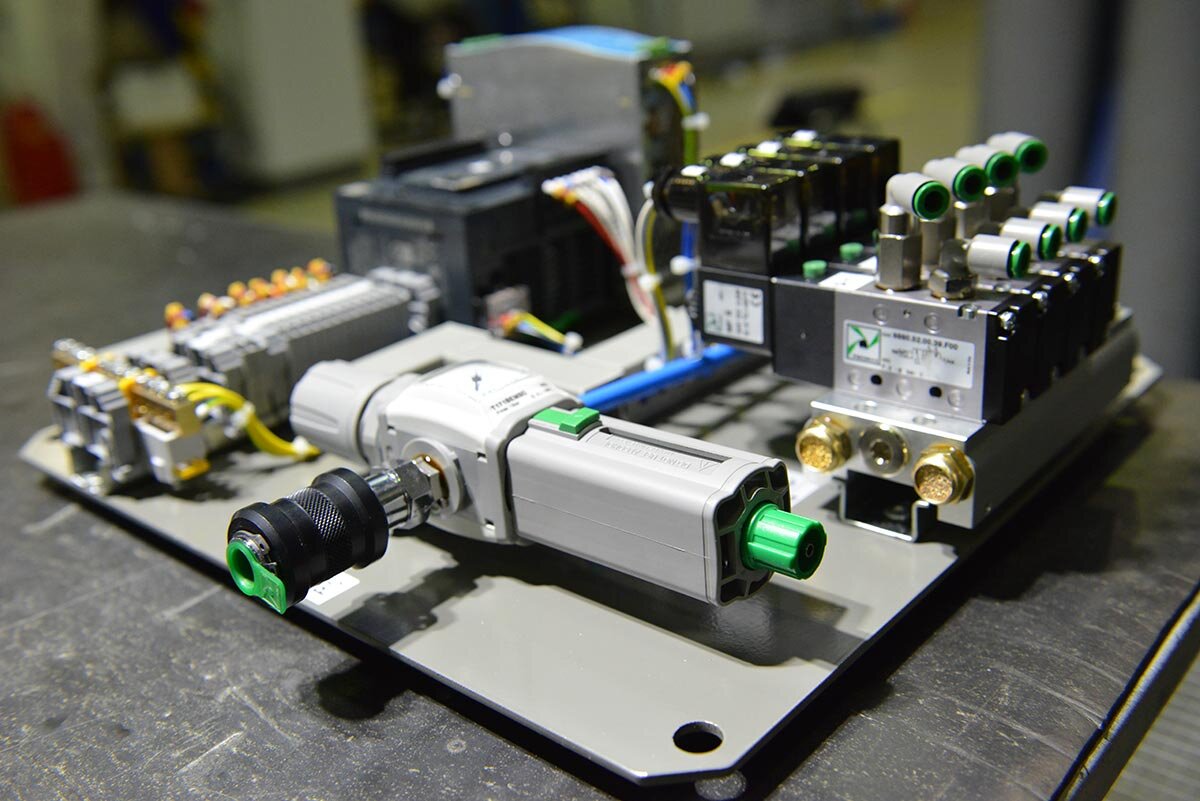

  • Пневмосистема и система управления смонтирована на одной панели, что обеспечивает удобство монтажа и подключения.
  • Пневмосистема оборудована блоком подготовки воздуха, обеспечивающим регулировку давления, а также фильтрацию и осушение воздуха.
  • Скорости движения пневмоцилиндров настраиваются путем регулировки давления воздуха.
  • Тонкость фильтрации воздушного фильтра составляет 20 мкм.
  • Пневмоцилиндры оборудованы датчиками положения, что обеспечивает их автоматическую работу.
  • Логика управления реализована на базе контроллера Schneider Electric серии ТМ221.
  • Алгоритм работы реализован следующим образом: пневмоцилиндры поочередно выдвигаются до контакта с материалом и его деформирования, по срабатыванию датчика положения, пневмоцилиндр возвращается в исходное положение, затем с заданной паузой начинается выдвижение следующего пневмоцилиндра и т.д.
  • Дополнительно установлен счетчик, который фиксирует количество циклов нагрузки.

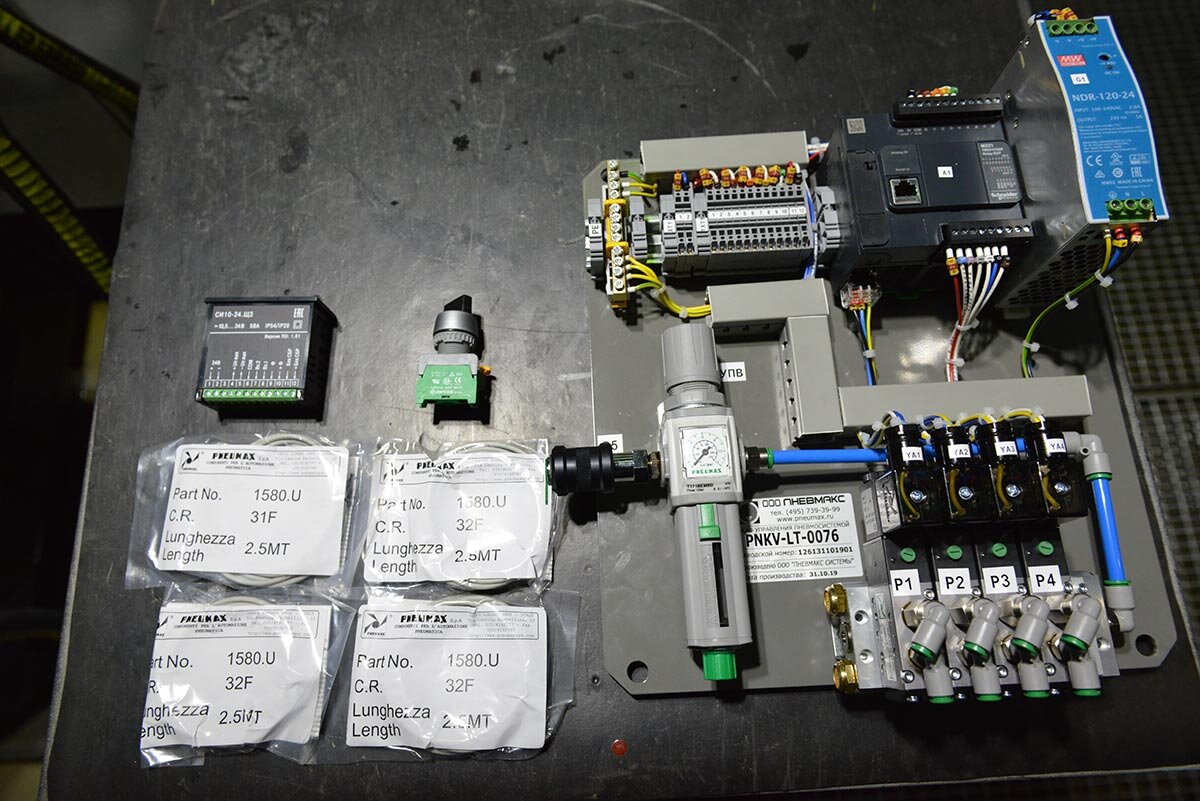

Объем поставки: Пневмошкаф PNKV-LT-0076 и система управления, смонтированные на одну панель, комплект пневматических трубок и электрических кабелей, пневмоцилиндры с индуктивными конечными выключателями, пусконаладочные работы.
