Пневмошкаф PNKV-SE-0008.1 управления пневмоцилиндром рудоделителя приема хвостов РЛС

Характеристики:
Питание пневмошкафа 220 В, 50 Гц
Степень защиты IP54
Исполнение  общепромышленное
Интерфейс Profibus DP
Размеры 500х500х210 мм
Температура окружающего воздуха от +5° до +20° С
Рабочая среда воздух
Рабочее давление 7,5 бар (0,75 МПа)
Расход воздуха на входе в шкаф 5,58 м3/мин
Диаметр поршня пневмоцилиндра 125 мм
Длина хода штока пневмоцилиндра 150 мм

Пневмошкаф PNKV-SE-0008.1 предназначен для управления пневмоцилиндром рудоделителя приема хвостов РЛС.

  • Пневмошкаф обеспечивает движение штока пневмоцилиндра с одного конечного положения в другое за 2 секунды.
  • Пневмошкаф PNKV-SE-0008.1 для управления пневмоцилиндром рудоделителя установлен над бункером питания ВПВД для загрузки руды в бункер валкового пресса высокого давления (ВПВД), либо в обход бункера ВПВД.
  • Система имеет возможность локальной работы от органов местного управления в местном режиме, а также в дистанционном режиме от удаленного контроллера Simafic-S7.

В дистанционном режиме работы при достижении максимального уровня руды в бункере питания ВПВД от удаленного контроллера Simatic-S7 передается сигнал в пневмошкаф по сети Profibus-DP на переключение рудоделителя в положение "Загрузка в обход ВПВД".

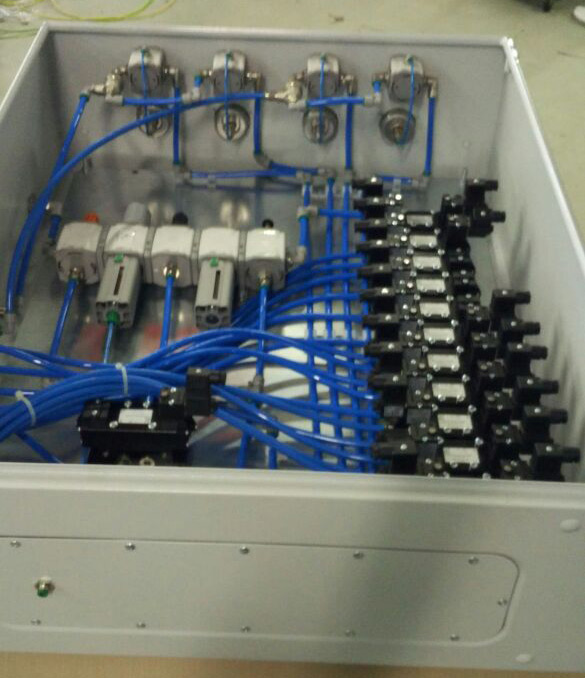

Для реализации пневмосистемы в состав шкафа включены:
  • коммуникационный модуль с интерфейсом Profibus-DP;
  • дискретные модули ввода/вывода, органы местного управления.
В поставку включены:
  1. паспорт
  2. инструкция по эксплуатации

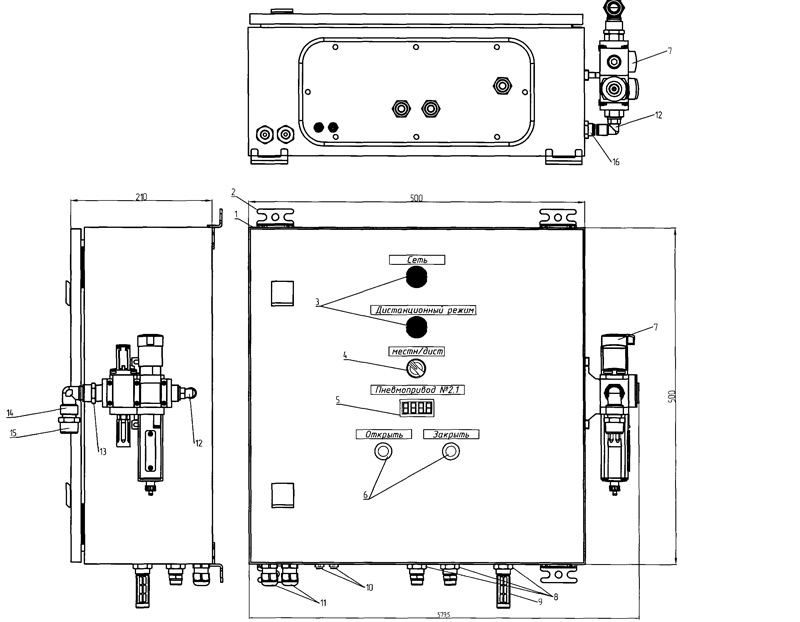

  3. общий вид щита (внутренне расположение элементов в щите) с перечнем аппаратуры
  4. схема электрическая и принципиальная, пневмосхема и схема подключений.
