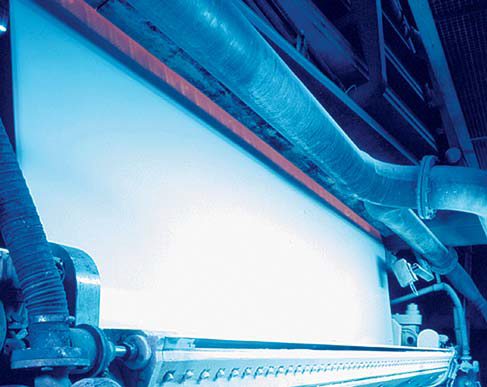

Привод клеенаносящего вала

Основной задачей привода нажимного вала для склеивания бумажного полотна при смене рулонов заключается в том, чтобы привести вал в контакт с бумажным рулоном при синхронном вращении и точно отрегулировать заданное усилие в обоих цилиндрах без излишнего прижима.

Для исключения замятия бумажного полотна, оба цилиндра, прикрепленные к концам вала, должны отвести его менее чем за секунду. Для решения этой задачи применяется гидравлический привод с электронной системой управления.

В основу системы входят:

  • быстродействующие распределители DXJ* ( DXJ3, DXJ5);

  • реле давления PTH;

  • мембранные аккумуляторы серии AS;

  • гидроцилиндры HC2;

  • электронная карта для синхронизации управления цилиндрами EWM-MS-AA.

Склеивание на ходу конца старого рулона и начала нового, и это на полной скорости бумажного полотна, предъявляет высокие требования к приводам и системе управления отделочных станков. Данный процесс требует высокой точности и быстродействия от гидравлических клапанов. При замене старого бумажного рулона на новый прижимной вал соединяет концы бумаги с помощью клейкой ленты. Задача электрических гидроприводов нажимного вала заключается в том, чтобы привести его в контакт с бумажным рулоном при синхронном вращении и точно отрегулировать заданное усилие в обоих цилиндрах без излишнего прижима. Меньше, чем за секунду до начала хода оба привода должны быстро отвести вал назад во избежание замятия бумажного полотна и, следовательно, повреждения бумаги. Инновационная электрогидравлическая система динамически регулируемых элементов комбинируется с интеллектуальной технологией управления замкнутым контуром, согласованной с гидравликой. Это способствует повышению качества и надежности как в новых машинах, так и в проектах реконструкций.
