Реконструкция гидроустановок шиберных затворов сталеразливочных ковшей

Характеристики:

Артикул
0296928
Суммарная мощность электродвигателей
11 кВт
Максимальное рабочее давление
200 бар
Суммарный расход насосов
28 л/мин
Объем бака
220 литров

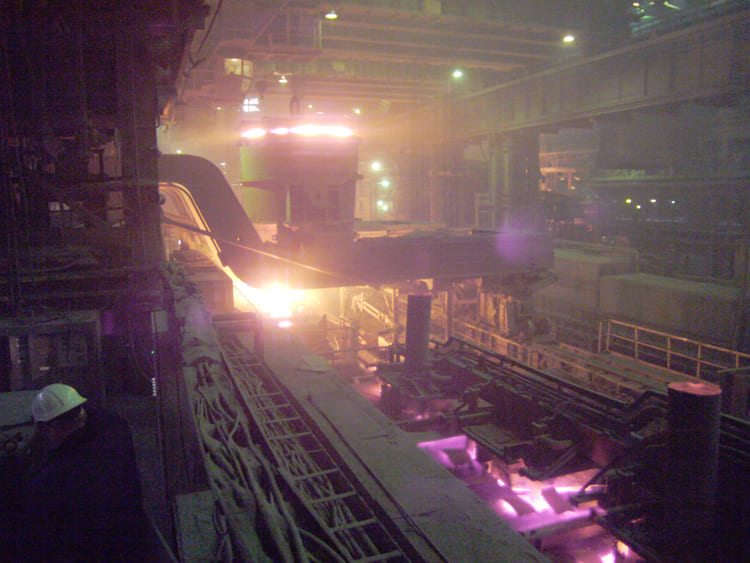

В декабре 2007 г. на одном из ведущих предприятии металлургической отрасли Российской федерации ЧерМК ОАО «Северсталь» в электросталеплавильном цехе был успешно реализован проект по реконструкции гидроустановок шиберных затворов сталеразливочных ковшей на сортовой МНЛЗ и УНРС №1. Гидросистема была разработана специалистами компании ПНЕВМАКС совместно с инженерами ОАО «Северсталь» на базе гидравлического оборудования итальянской фирмы «Дупломатик». В качестве рабочей жидкости была применена трудновоспламеняемая жидкость Quintolubric 888.

Главное отличие новой гидросистемы состоит в дублировании гидравлических узлов, что очень важно в тяжелых условиях металлургического производства. Также, при обесточивании системы электроснабжения имеется возможность закрыть шиберный затвор от аварийного гидроаккумулятора и предотвратить аварийную ситуацию.

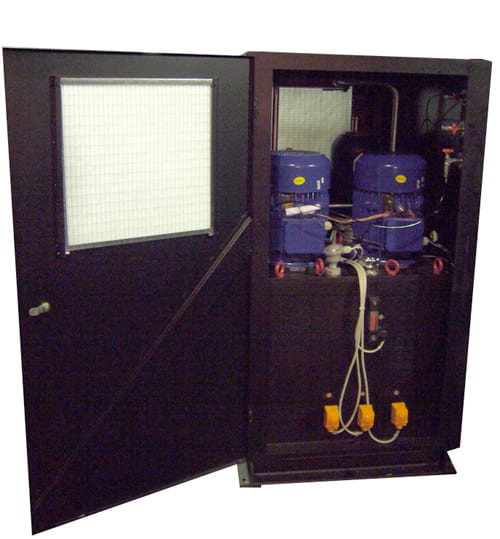

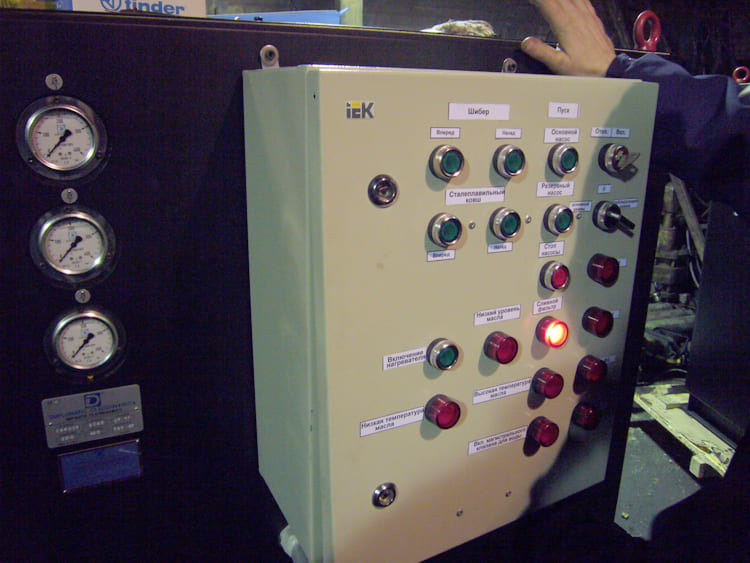

Маслостанция включает в себя два рабочих насоса (основной и резервный); контур подачи рабочей жидкости на охлаждение и фильтрацию с отдельным насосом; два гидрораспределителя с электромагнитным управлением (рабочий и резервный); блок аварийного закрытия шибера состоящий из аккумулятора и ручного гидрораспределителя; рукава высокого давления в защитной высокотемпературной оболочке, оснащённые надёжными быстроразъёмными соединениями. Конструкция быстроразъёма предусматривает моментальное рассоединение в аварийной ситуации; электрический шкаф с пуско-регулирующей аппаратурой и индикацией, расположенный на площадке балкона; комплект запасных частей; автоматический контроль поддержания температуры рабочей жидкости в баке в диапазоне от +15° до + 45° С.

Исполнительные механизмы: гидроцилиндр с уплотнениями предназначенными для работы на негорючих рабочих жидкостях; гидроцилиндр тянет 10000 кгс, толкает 12000 кгс; предусмотрена защита гидроцилиндра то прямого теплового излучения от жидкого металла, недопустим нагрев корпуса гидроцилиндра выше 70 °С; 10 комплектов резервных уплотнений для гидроцилиндров.

Монтаж и запуск новой системы в эксплуатацию был произведен совместно с фирмой ООО «ТехноЦентрСервис», партнером ООО ПНЕВМАКС в Северо-Западном регионе.

ООО ПНЕВМАКС ведет переговоры с рядом других металлургических комбинатов касательно внедрения новой гидросистемы.
