Устройство пескоподачи KOVA-03D

Устройство пескоподачи рельсовых подвижных составов KOVA-03D - это современная система с бережным отношением к экологии, которая за счет функционирования на пневматическом принципе обеспечивает надежную эксплуатацию и исключает как одноразовое, так и непрерывное высыпание песка у всех активированных и неактивированных песочниц свыше установленной нормы, т.е. чрезмерную пескоподачу.

Устройство имеет универсальный характер и в несложных модификациях применимо практически ко всем типам локомотивов, им оснащают как новые подвижные составы, так и используют в рамках реконструкций подвижных составов или самих устройств пескоподачи. В состав поставки устройства пескоподачи также входят элементы, предназначенные для защиты от перенапряжения, переполюсовки и помех. Эти элементы являются составной частью нагревательных элементов и обеспечивают их автоматическую эксплуатацию после подключения питательного напряжения к их подводящему кабелю.

Таким образом, эксплуатационная надежность обеспечена и в неблагоприятных или экстремальных климатических условиях. Сигнализация функции пескоподачи не входит в поставку устройства пескоподачи, ее наличие обеспечивает заказчик с учетом системы управления подвижного состава.




Основные технические параметры устройства пескоподачи


Основные технические параметры указаны для одной форсунки песочницы и кол-ва песка 400г / 30с плюс 100г / 30с при скорости до 140 км.ч-1 (1-ая настройка) и для одной форсунки песочницы и кол-ва песка 650 г / 30 с + 150 г /30 с при скорости на и от 140 км.ч-1 (2-ая настройка).

При напряжении питания 24В (стандартно поставляются и варианты для напряжения питания 48В и 110В)

Напряжение питания 24 В DC от +25 % до -30 %
Макс. расход тока дозатора 1,25 A / шт., 2,1 A / шт.
Макс. расход тока песочного трубопровода 1,25 A / шт., 2,1 A / шт.
Нагревательный элемент дозатора 24 В, 30 Вт, 1,25 A, 50 Вт, 2,1 A
Нагревательный элемент трубопровода 24 В, 30 Вт, 1,25 A, 50 Вт, 2,1 A
Вид защиты IP 65
Температура раб. среды от -30 0C до + 60 0C
Объем песочного бункера согласно типу подвижного состава
Объем резервуара сжатого воздуха согласно типу подвижного состава
Давление воздуха Диапазон от 0,7 МПа до 1 МПа
Рабочее при пескоподаче от 0,05 МПа до 0,3 МПа
Расход воздуха при пескоподаче 90 дм3.мин-1 / 1 форсунка
Кол-во песка при скорости транспортного средства до 140 км.ч-1 400 г / 30 с + 100 г / 30 с
Кол-во песка при скорости транспортного средства более 140 км.ч-1 650 г / 30 с +150 г / 30 с
Кол-во мгновенной дозировки песка 60 г / 3 с
Время активирования устройства пескоподачи до 0,2 с
Время до полной пескоподачи до 0,3 с
Масса устройства пескоподачи (без песка, песочного бункера, части эл. проводов) т.е. масса дозирующего устройства с принадлежностями прим. 20 кг
Шумность устройство пескоподачи не является источником выразительного шума
Срок службы 20 лет
Надежность проверена эксплуатационным испытанием. Контроль после 9 лет эксплуатации не обнаружил необходимость замены ни одного компонента.


Климатические и географические условия


Конструкция и исполнение позволяет эксплуатацию в климатических условиях, установленных в умеренном климате согласно EN 50125-1, со следующими параметрами:

класс температуры воздуха вне транспортного средства от -30 0C до +40 0C
в течение макс. 6 ч температура может снизиться на -33 0C
пределы высоты рельсового пути над уровнем моря A 1 (до 1 400 м над у.м.)
внешняя влажность среднегодовая относительная влажность <= 75 % непрерывно 30 дней в году
макс. относительная влажность вне транспортного средства 100 %
макс. абсолютная влажность в тоннелях 30 г.м-3
интенсивность дождя соответствует классу 5K3 согласно EN 60721-3-5 6 мм.мин-1
макс. скорость ветра 35 м.с-1, как исключение до 50 м.с-1
макс. относительная влажность внутри транспортного средства 80 %
макс. абсолютная влажность внутри транспортного средства 13,75 г.м-3
макс. высота снежного покрова от уровня головки рельса 140 мм
макс. высота водной поверхности от уровня головки рельса 50 мм


Преимущества устройства пескоподачи KOVA-03D:

  • непрерывный поток песка под колесо на протяжении целого цикла пескоподачи
  • увеличение безопасности эксплуатации
  • возможна настройка количества подаваемого песка согласно TSI
  • устройство не требует ухода (система нуждается лишь в пополнении песка и в визуальном контроле)
  • высокая надежность
  • срок эксплуатации 10 и более лет

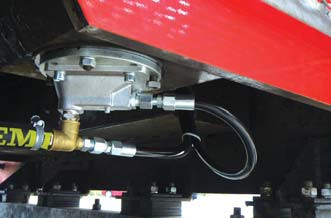

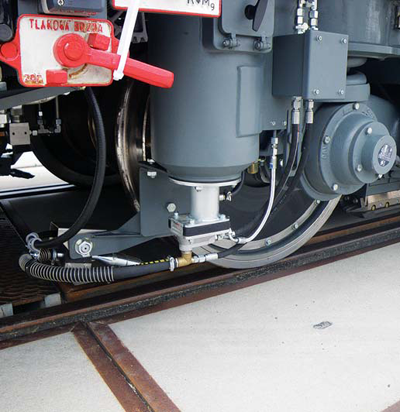

Фотогалерея проекта
