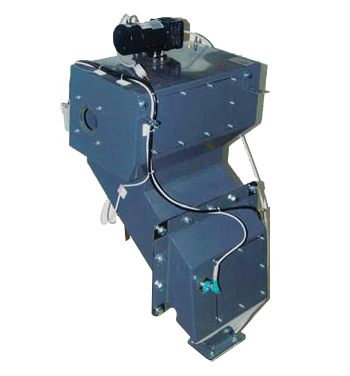

Устройство пескоподачи трамваев PZKV-01

Устройство пескоподачи рельсовых подвижных составов PZKV - 01 - это современная система с бережным отношением к экологии, которая за счет функционирования на пневматическом принципе обеспечивает надежную эксплуатацию. Подача песка необходима при торможении и трогании с места и предназначена для повышения сцепления между колесом и рельсом.

Эффективность зависит от оптимального количества песка, который равномерно распределяется в зоне контакта колеса и рельса. Пневматическое дозирующее устройство в отличие от механических систем существенно снижает расход песка. Расход песка удается снизить на более чем 70%.



Основные технические параметры


Напряжение питания 24 В DC от +25 % до -30 %
Номинальный ток 7,5 A
Раб. диапазон давления от 0,06 МПа до 0,1 МПа
Количество дозируемого песка в зависимости от исполнения
Масса целого устройства подачи песка PZKV-01 в зависимости от исполнения
Удароупорность согласно EN 61373:

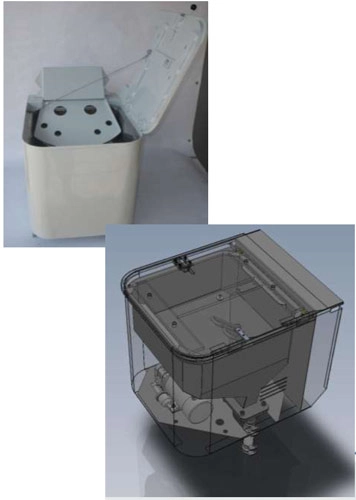

- песочный бункер категория 1, класс A

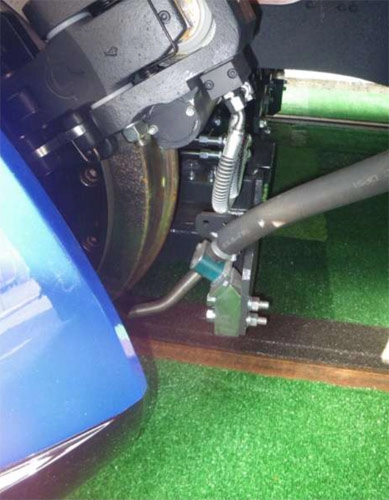

- трубопроводы с рессорными скобами и концевые шланги категория 3
Срок службы 30 лет
Надежность – наработка между отказами 100 000 циклов
Эмиссии и прочность с учетом ЭМС отвечают норме EN 50121-3-2 ed. 2
Шумность после введения в состав конструкции транспортного средства 50 дБA + 10 дБA


Климатические и географические условия


Конструкция и исполнение устройства пескоподачи позволяет эксплуатацию в климатических условиях, установленных в умеренном климате согласно EN 50125-1, со следующими параметрами:

класс температуры воздуха вне транспортного средства T 1 (от -25 0C до +40 0C)
пределы высоты рельсового пути над уровнем моря A 1 (до 1 400 м над у.м.)
внешняя влажность среднегодовая относительная влажность ? 75 %
макс. относительная влажность вне транспортного средства 100 %
интенсивность дождя соответствует классу 5K3 согласно CSN EN 60721-3-5 6 мм.мин-1
макс. скорость ветра 35 м.с-1, как исключение до 50 м.с-1
макс. относительная влажность внутри транспортного средства 80 %
макс. абсолютная влажность внутри транспортного средства 13,75 г.м-3
макс. высота снежного покрова от уровня головки рельса 60 мм
макс. высота водной поверхности от уровня головки рельса 30 мм


Преимущества устройства пескоподачи PZKV-01

  • сокращение расходов на покупку и уборку излишнего песка, а также на обслуживание песочниц на конечных станциях трамвайной сети
  • существенное снижение запыленности в городской агломерации
  • непрерывный поток песка под колесо на протяжении целого цикла пескоподачи
  • увеличение безопасности эксплуатации
  • возможна настройка количества подаваемого песка в интервале от 0,4 до 1,8 л/мин с учетом профиля трамвайной сети
  • устройство не требует ухода (система нуждается лишь в пополнении песка и в визуальном контроле)
  • высокая надежность
  • срок эксплуатации 10 и более лет


Фотогалерея проекта
