Замена сервомотора Woodward VariStroke-I (VS-I) и маслонапорной установки на паровой турбине M100-B80

Характеристики CTR-KV-B1675:

Суммарная мощность
2.2 кВт
Объем масло бака
220 литров
Рабочее давление
до 160 бар

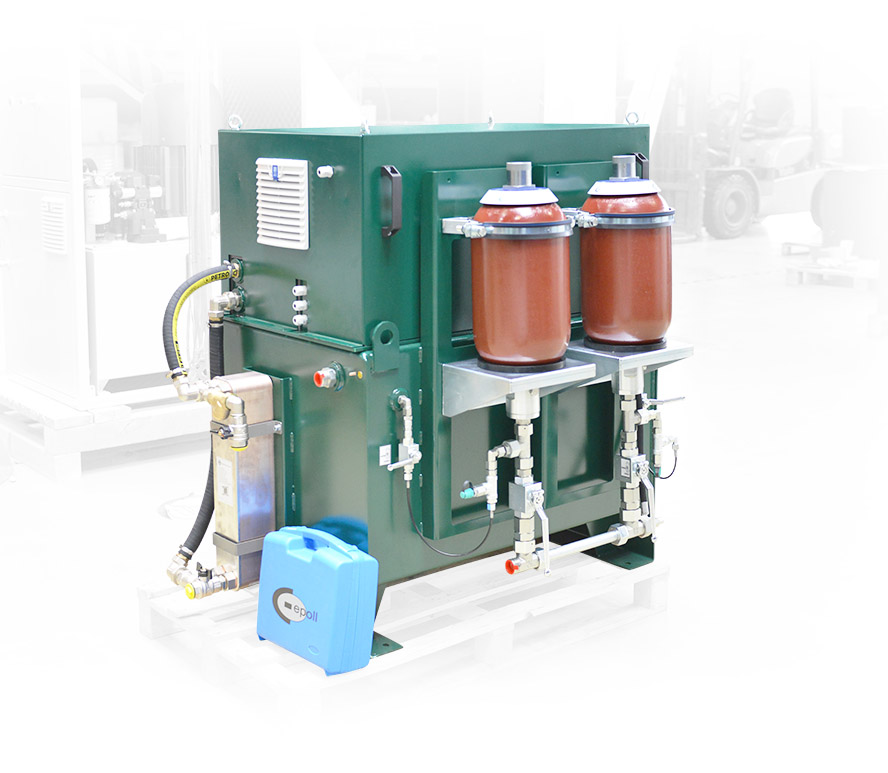

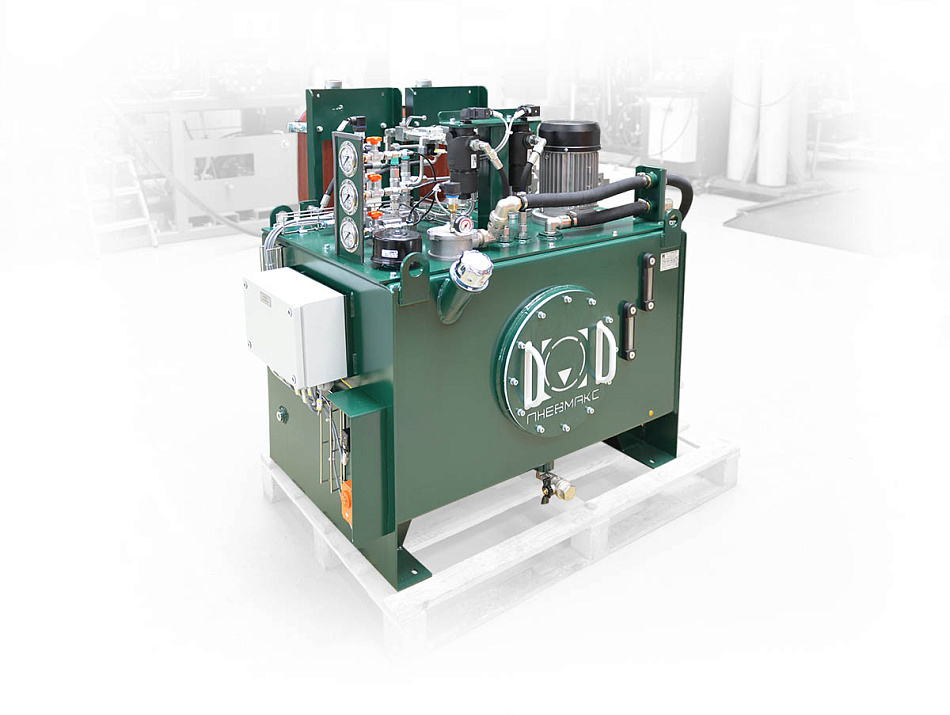

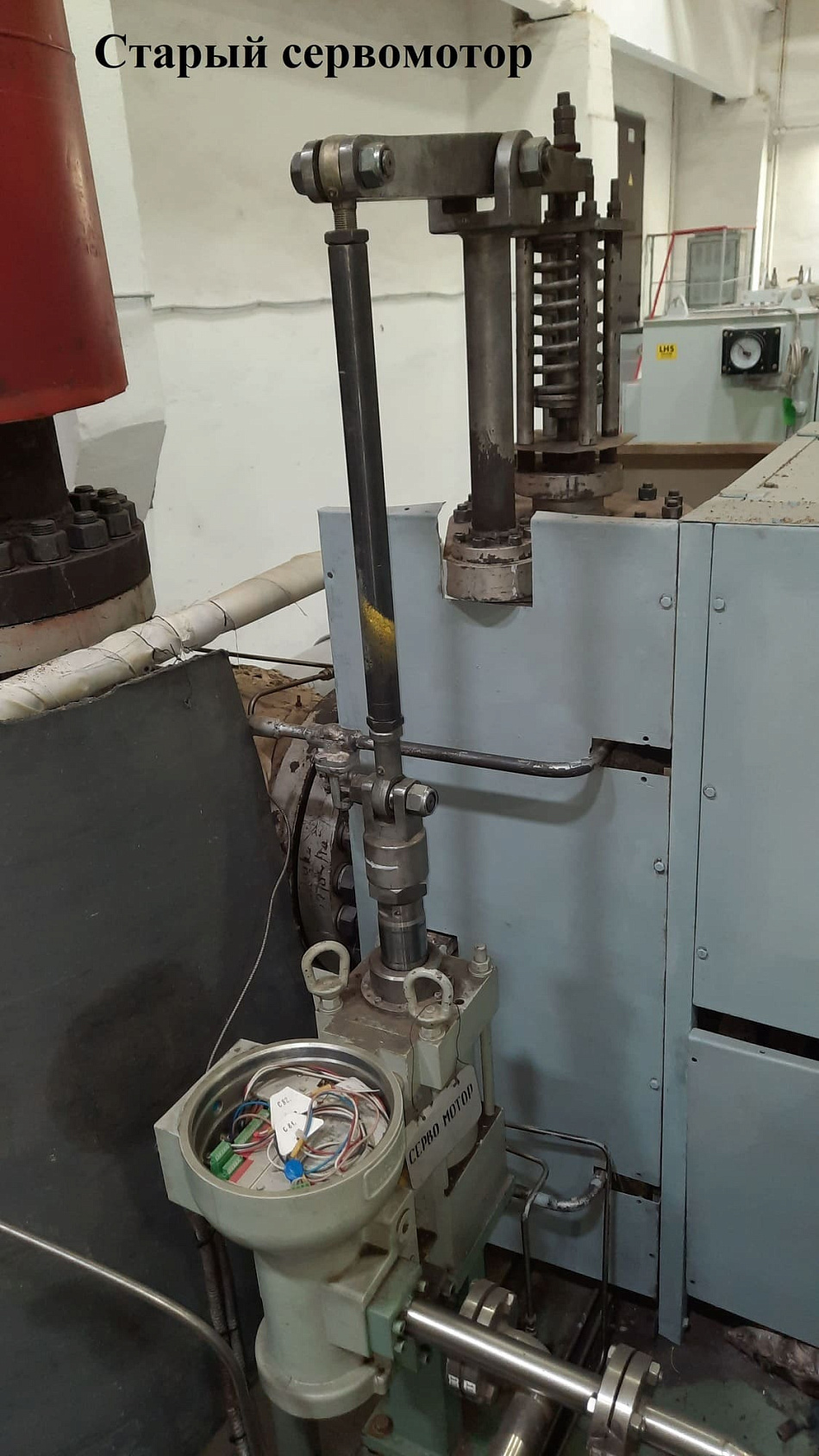

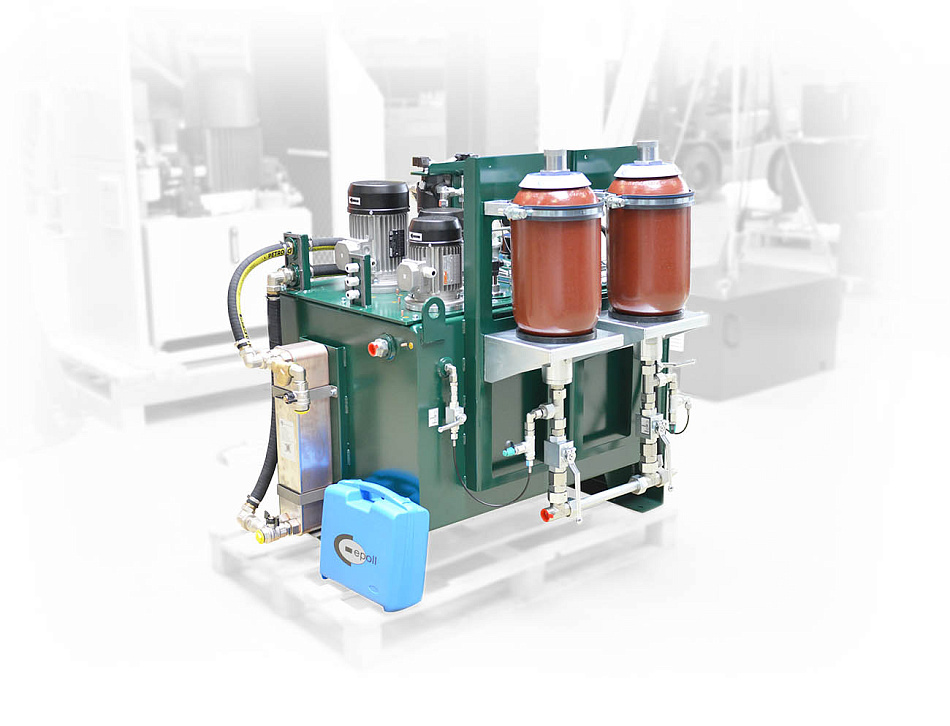

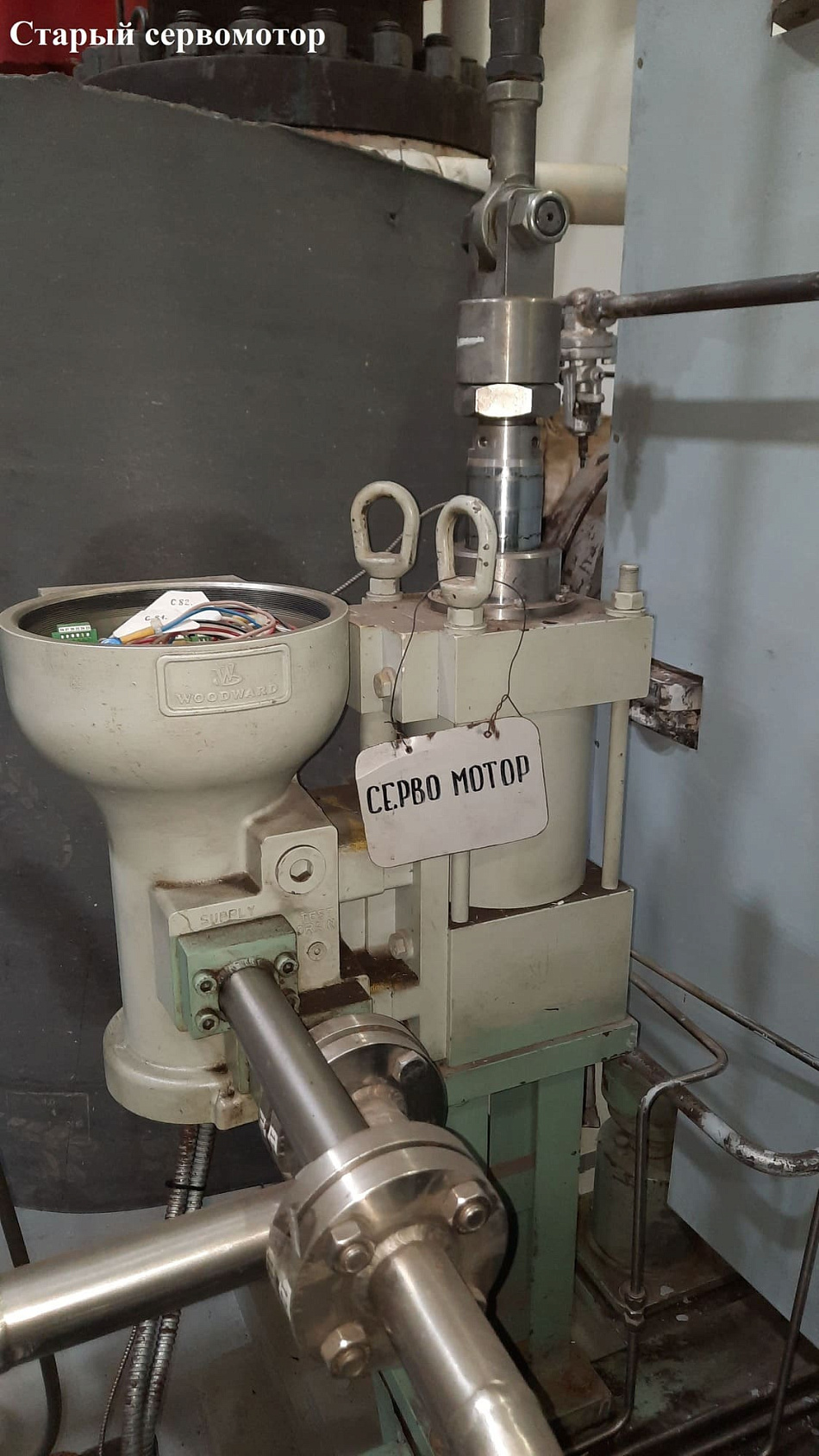

Компания ПНЕВМАКС реализовала проект по замене сервомотора Woodward VariStroke-I (VS-I) на современный аналог итальянского производства BLKVCYL-0043. Также была изготовлена новая маслонапорная установка модели CTR-KV-B1675.

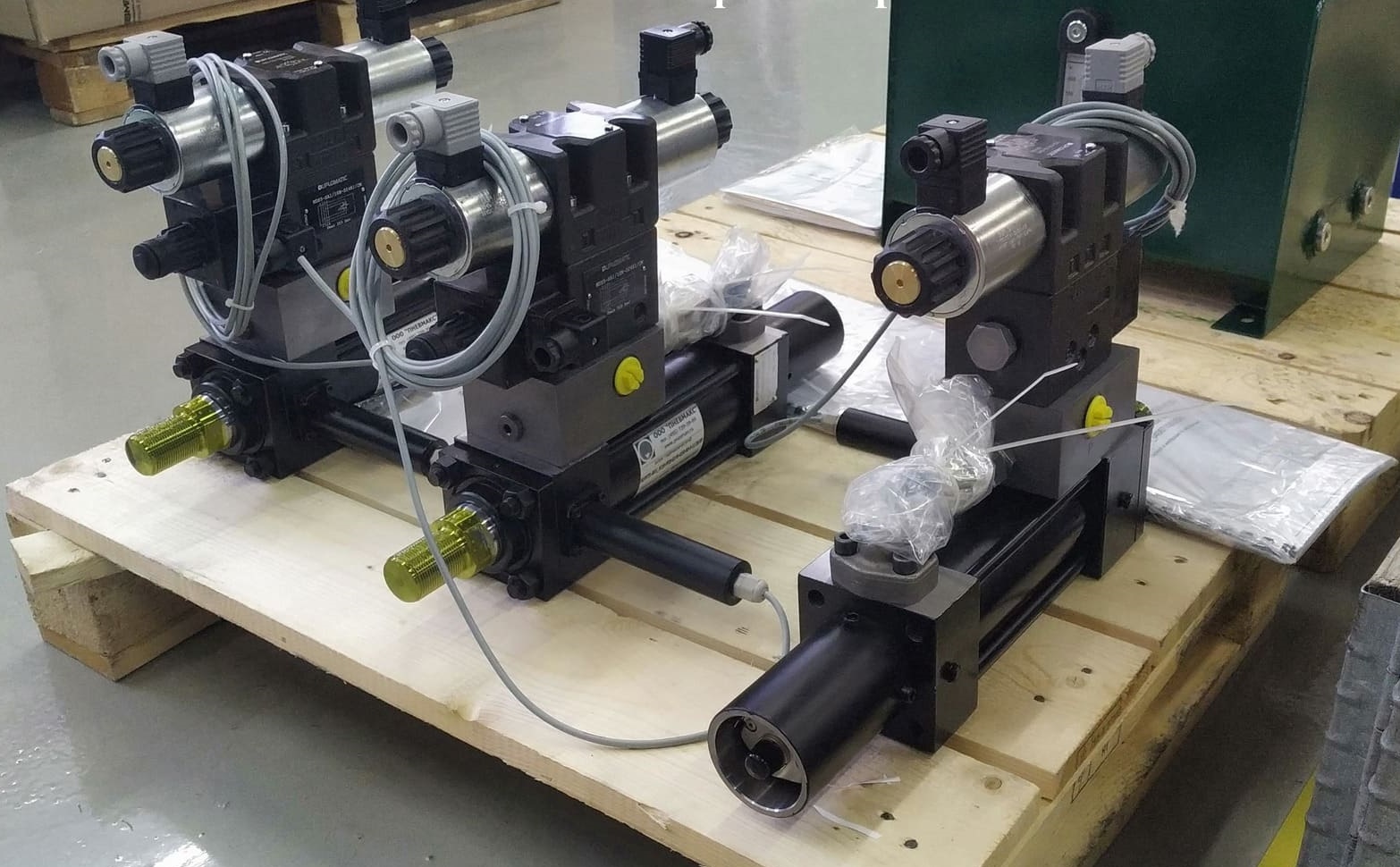

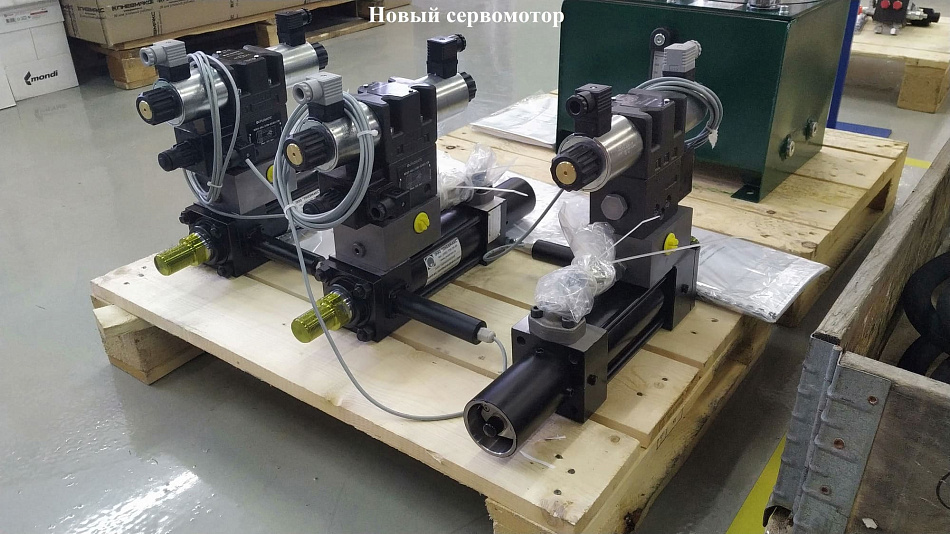

BLKVCYL-0043 это линейный электрогидравлический привод с силовым цилиндром двойного действия с интегрированным модулем электронного драйвера, сервоклапаном и обратной связью позиционирования.

Привод предназначен для управления клапанами паровой турбины. Цифровой контроллер управляет положением выходного вала привода при помощи встроенного сервоклапана, который открывает подачу масла по направлению к поршню силового цилиндра и от него. Архитектура цифрового контроллера позволяет обеспечить как стабильное управление положением при нормальных условиях эксплуатации, так и быстрый отклик при необходимости резкого открытия/закрытия клапана в ходе переходных процессов.
