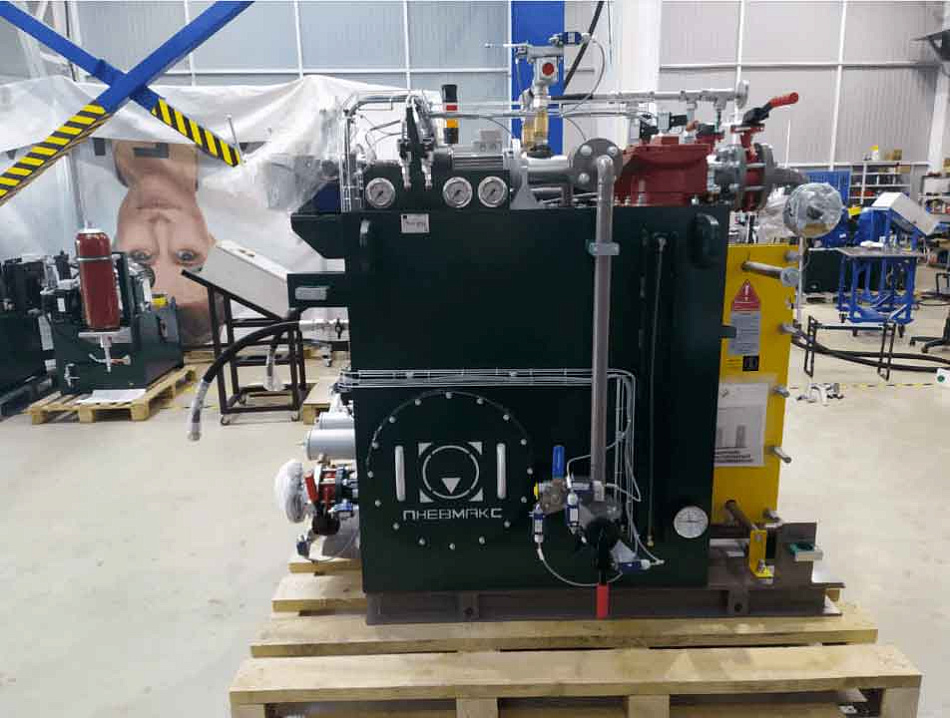

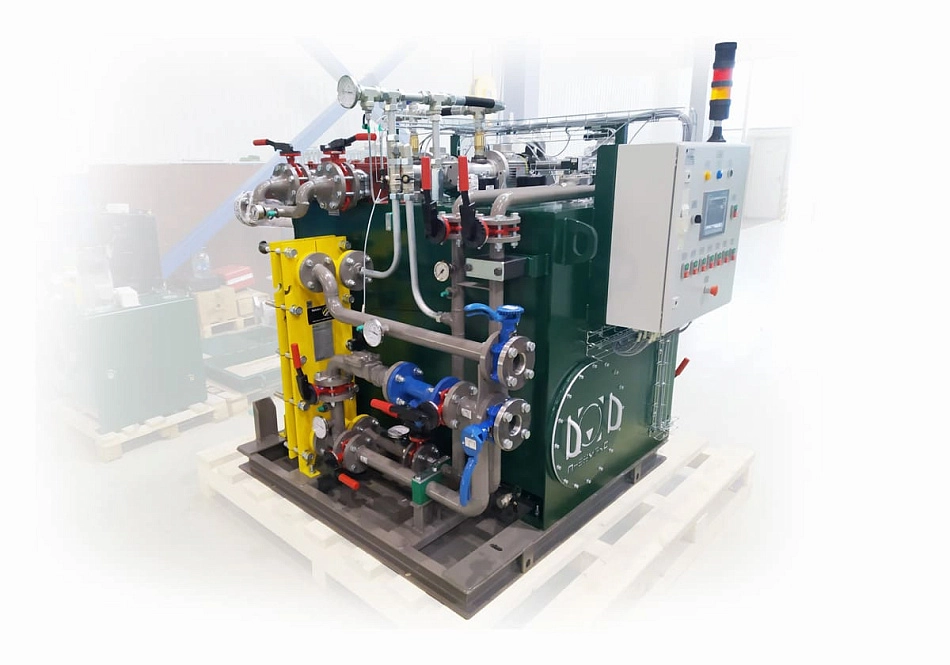

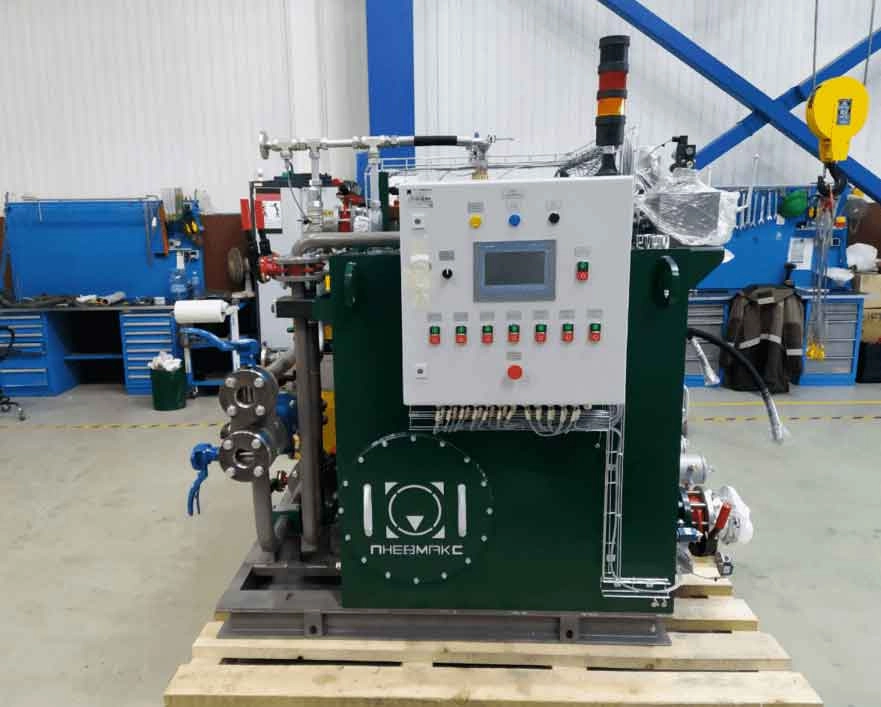

Насосная станция CTR-KV-B0964 установки линии инспекции 5-ти клетьевого стана

Характеристики:

Артикул CTR-KV-B0964
Объем бака
1200 л
Рабочее давление
140 бар
Суммарный расход основных насосов
400 л/мин

Гидростанция располагается в хвостовой части пятиклетьевого стана. Комплект предлагаемого оборудования (гидростанция CTR-KV-B0964, блок с гидроаккумулятором BLKV_SP-0072, шкаф управления для CTR-KV-B0964) предназначены для подачи необходимого объема рабочей жидкости к исполнительным гидроцилиндрам линии инспекции с рабочим давлением 140 бар и обеспечения заданного технологическим процессом темпа прокатки.

Оборудование соответствует требованиям нормативных документов РФ, устанавливающих нормы и правила техники безопасности, производственной санитарии и пожарной безопасности в части эксплуатации и ремонта оборудования, защиты от движущихся частей механизмов, шума, вибрации и т.д. После сборки агрегат проходит обязательные испытания.

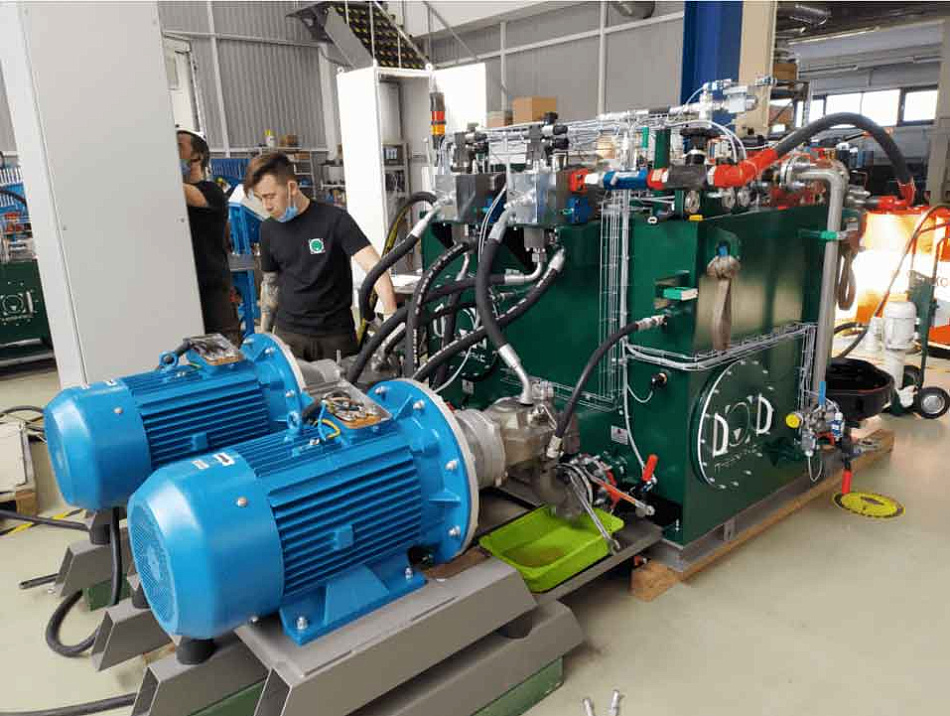

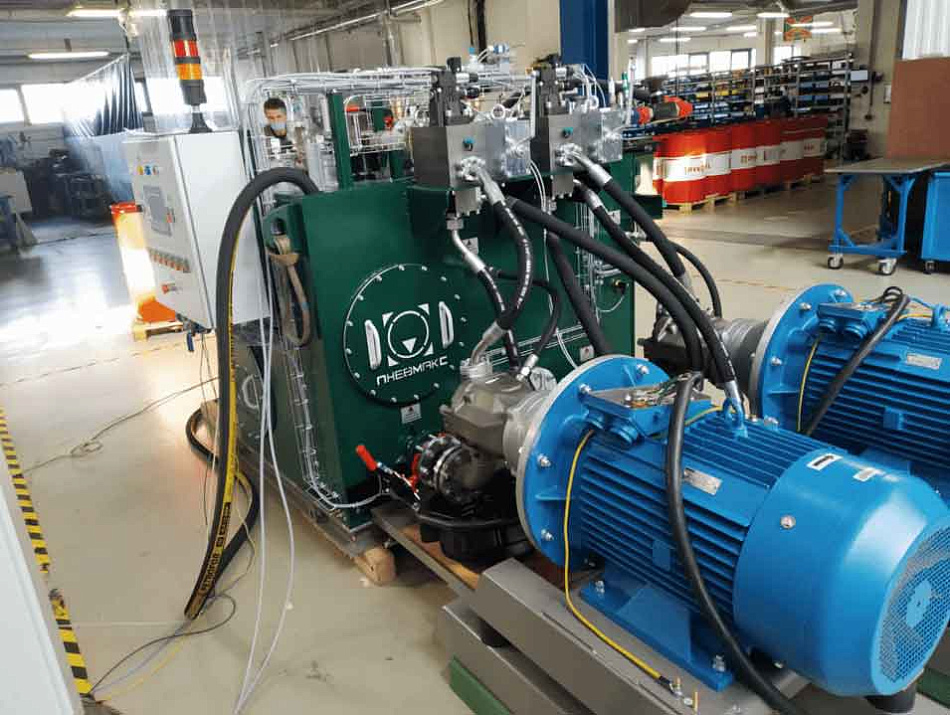

Насосные установки, в соответствии с исходными техническими требованиями и полученными расчетными данными комплектуется: силовыми насос-моторными группами в количестве 2 шт., одна из которых являются резервными (двигатель 55 кВт + аксиально-поршневой насос объемом 140 см3/об производства Rexroth). Насосы соединяются через конусный кронштейн и упругую приводную муфту с электродвигателями. Насос-моторные группы расположены каждая на своей раме.

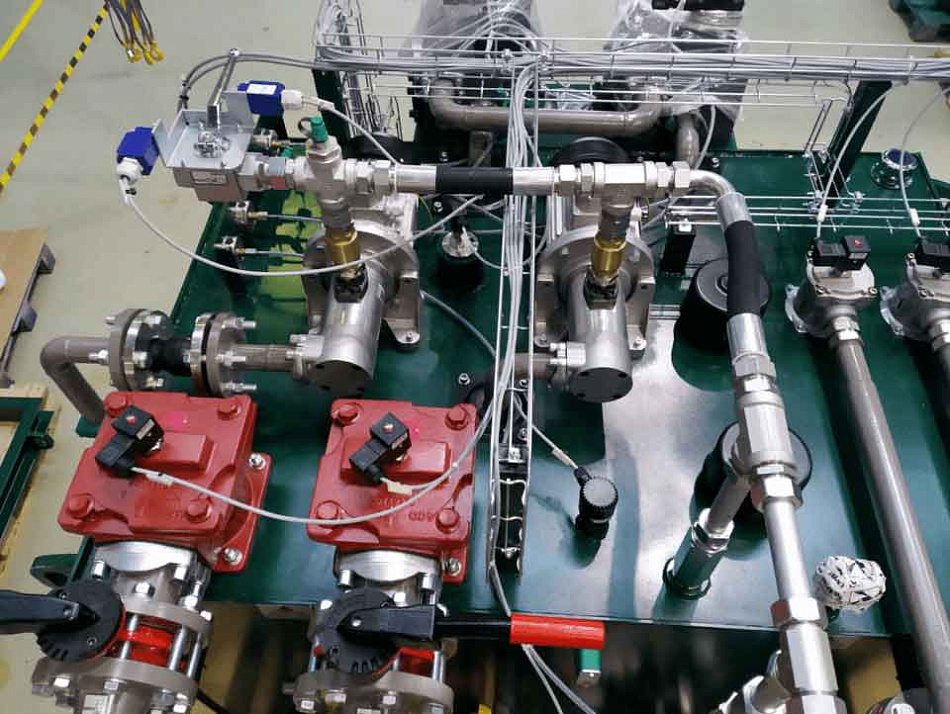

Гидроблоки управления насосами состоят из: клапана загрузки, напорные фильтра, датчики давления, запорная арматура, монтируются на баке CTR-KV-B0964. Установка фильтрации и охлаждения рабочей жидкости включает в себя - систему фильтрации: отдельные циркуляционные насосы винтового типа, фильтра и дискретные датчики засорённости (эл. визуальные), теплообменник пластинчатый разборный с расчётной мощностью теплоотведения 25 кВт.

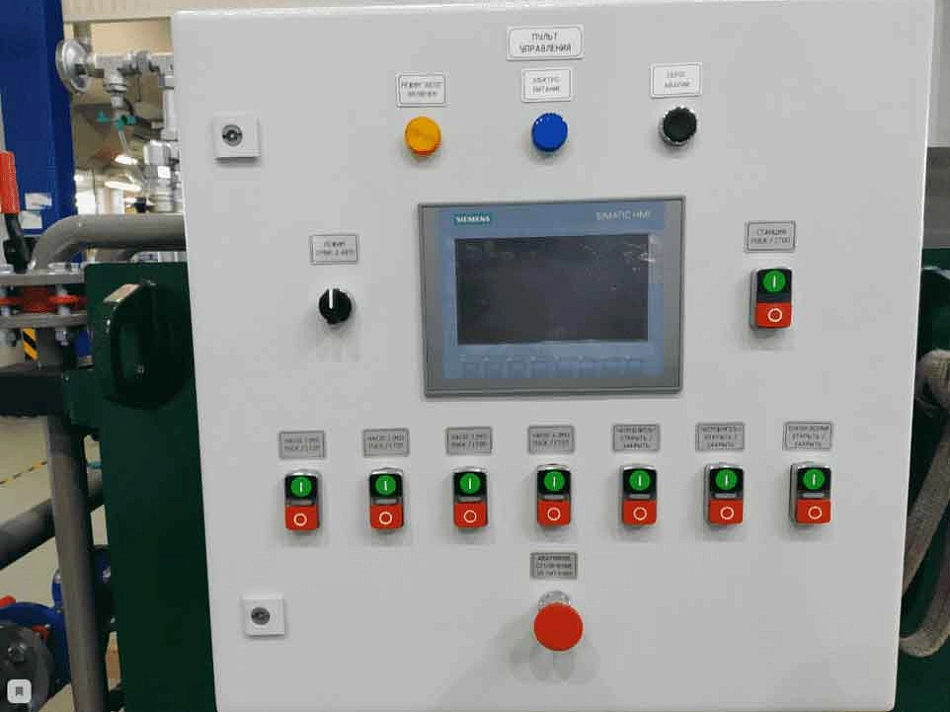

Резервуар (маслобак) рабочим объёмом 1000 л (1250 л. полный объём), дискретным датчиком уровня для контроля критического верхнего и нижнего уровня масла, аналоговый индикатор уровня 4…20 мА.  Для контроля температуры рабочей жидкости на баке устанавливается аналоговый датчик температуры, отображающий температуру масла в баке в реальном времени, так же предусматривается визуальный термометр. Бак разделён на два отделения (сливное, всасывающее). Блок гидроаккумулятора BLKV_SP-0072 -  на основе гидроаккумулятора Hydac с предохранительным клапаном. Система управления станции согласно ТЗ Заказчика организуется на базе программируемого логического контроллера серии S7-1500 (1200), производства компании Siemens и системы распределенного ввода/вывода ET200. Локальная автоматизированная система управления станции имеет возможность интеграции в систему верхнего уровня агрегата.
