Модернизация или капитальный ремонт гидравлических систем технологического оборудования

заказать услугу

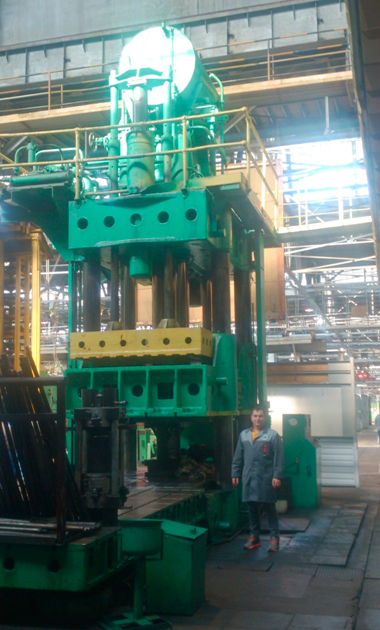

До модернизации

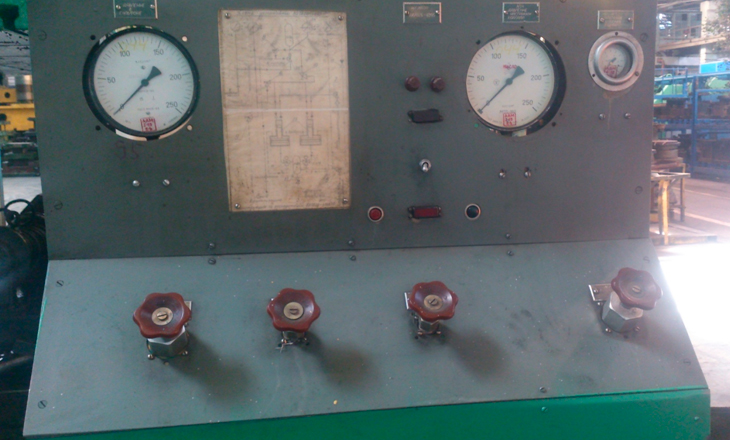

Старый пульт оператора

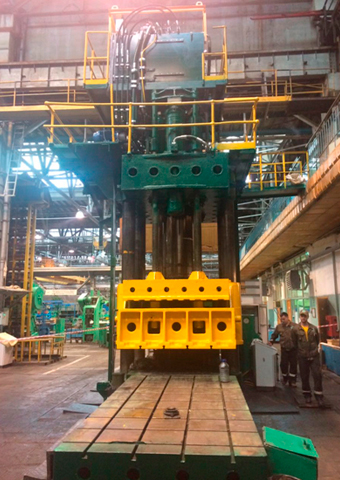

После модернизации

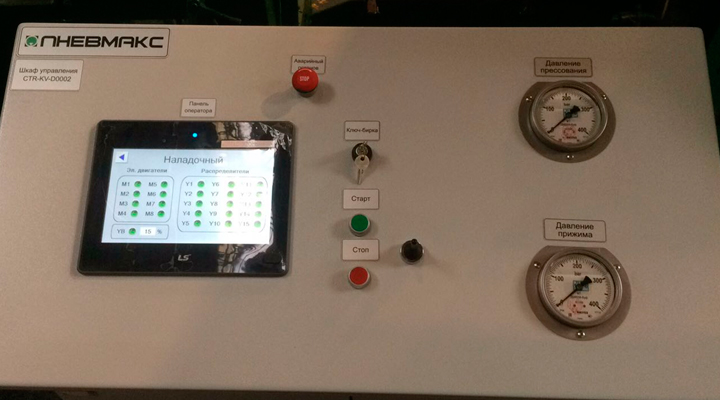

Новый пульт оператора

  1. Демонтаж существующего гидрооборудования (насосы, трубопроводы, гидробак, гидроаппаратура).
    1. Ремонт направляющих колонн и направляющих втулок пресса.
    2. Ремонт основного, возвратных и прижимных гидроцилиндров пресса: замена уплотнений, доработка запорных фланцев, замена крепежа.
    3. Замена откатного механизма для смены пресс-форм (лебедка с механическим редуктором и электродвигателем).
    4. Выверка и восстановление уровня (геометрии) станины пресса относительно фундамента.
    5. Диагностика, ремонт и восстановление пневматического выталкивателя.
  2. Работы по замене гидравлической части пресса:
    1. Разработка и изготовления гидравлической насосной станции, в состав которой входят все гидроаппараты, за исключением исполнительных органов (гидроцилиндров).
    2. Подбор и изготовления трубопроводов, монтаж трубопроводов.
    3. Подбор, изготовления и монтаж централизованной автоматизированной системы смазки направляющих колонн.
    4. Монтаж, наладка и ввод в эксплуатацию гидравлической системы пресса.
  3. Работы по замене системы управления прессом:
    1. Разработка и изготовления современной электронной системы управления прессом (шкаф управления, пульт управления оператора).
    2. Подключение системы управления к электрической части пресса и к силовой электросети предприятия, настройка и наладка системы управления прессом, согласно требованиям технологического процесса, обучение операторов пресса.
  4. Авторский надзор и пуско-наладочные работы:
    1. Монтаж узлов и деталей пресса.
    2. Проверка пресса на работоспособность и соответствие его рабочих параметров требуемым (500 тс – рабочий режим, 50 тс выталкивание).
    3. Пуско-наладочные работы и сдача пресса в эксплуатацию.
  5. Гарантийное обслуживание гидросистемы и системы управления пресса в течение 12 месяцев с момента запуска в эксплуатацию

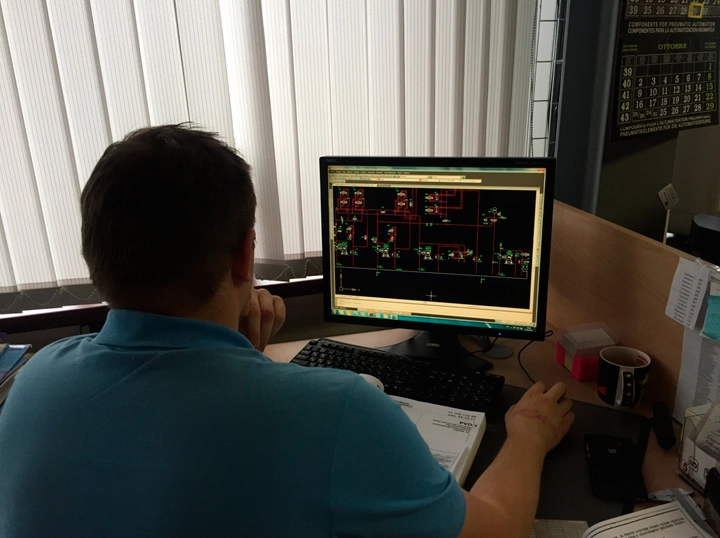

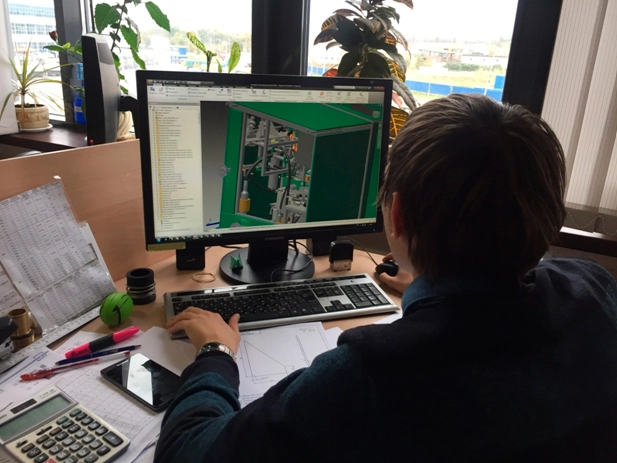

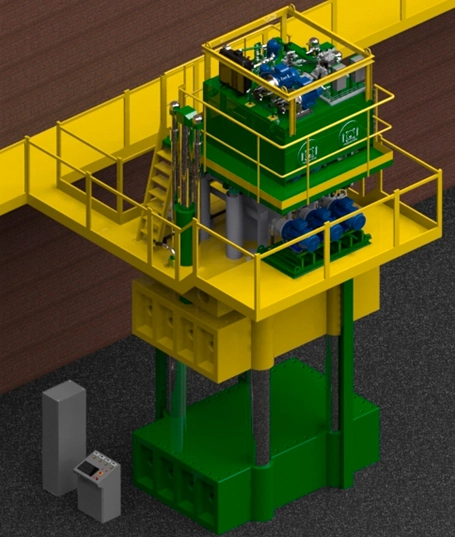

Составление гидросхемы и 3D моделирование

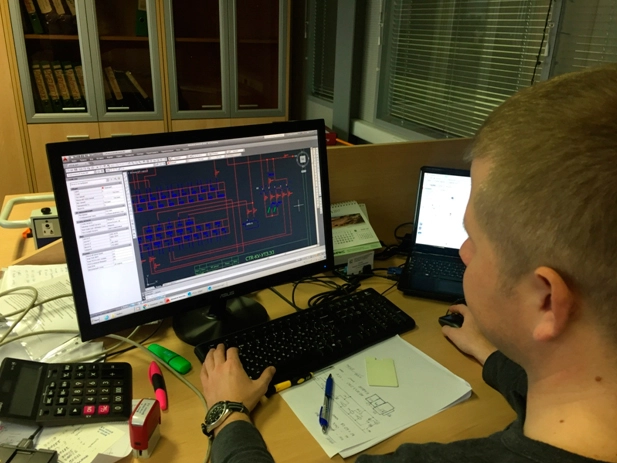

Компоновка, деталировка и электросхема

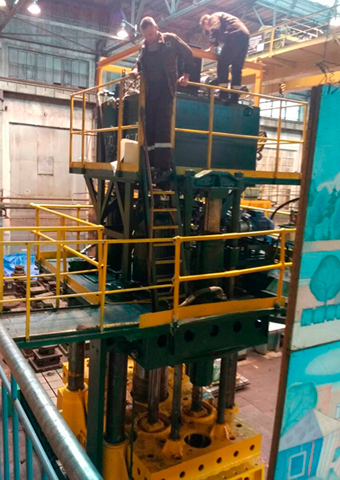

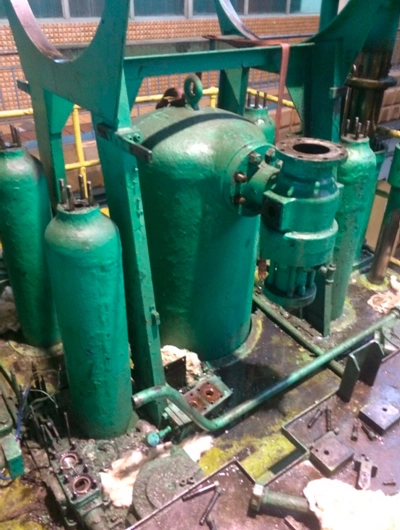

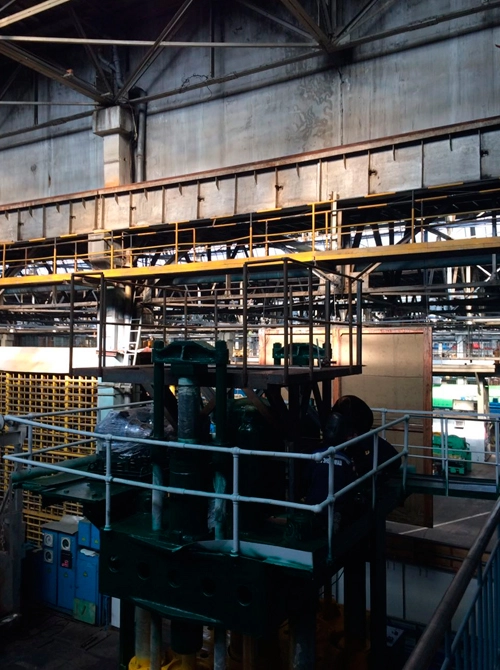

Демонтаж старой гидросистемы

25092019-16.jpg    25092019-17.jpg

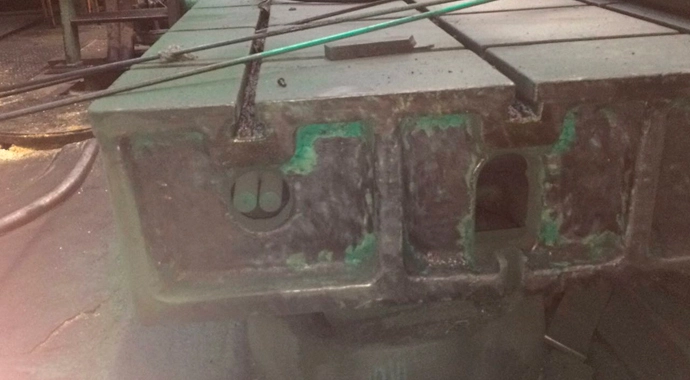

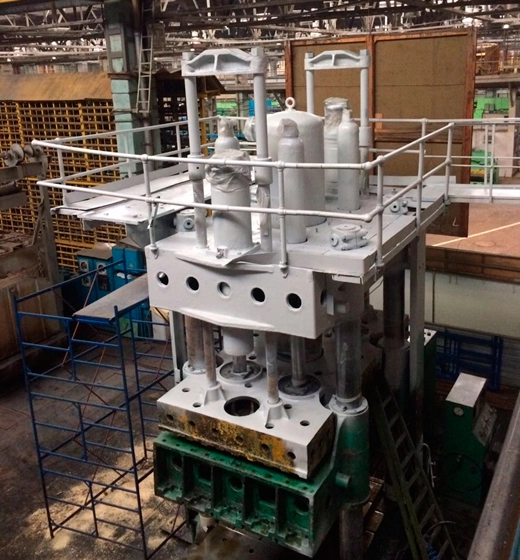

Зачистка и Грунтовка пресса

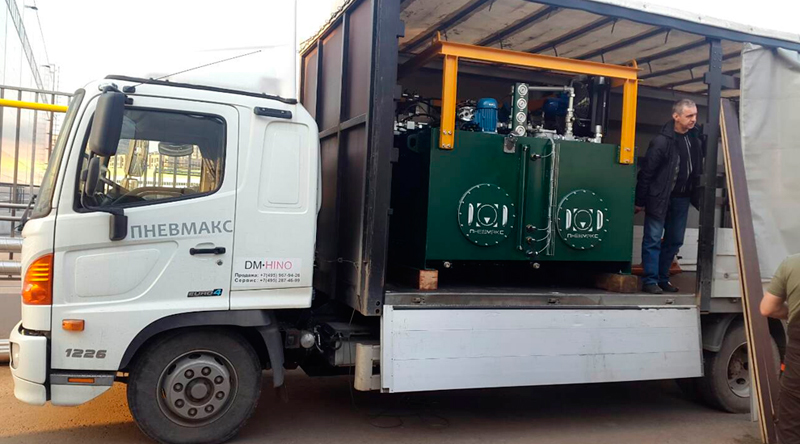

Доставка гидростанции и комплектующих

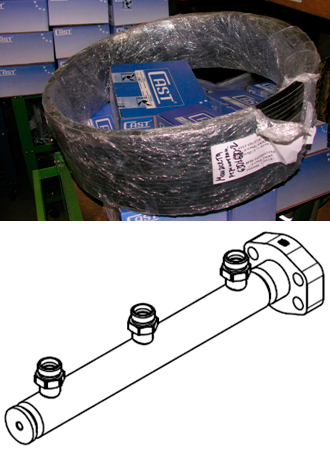

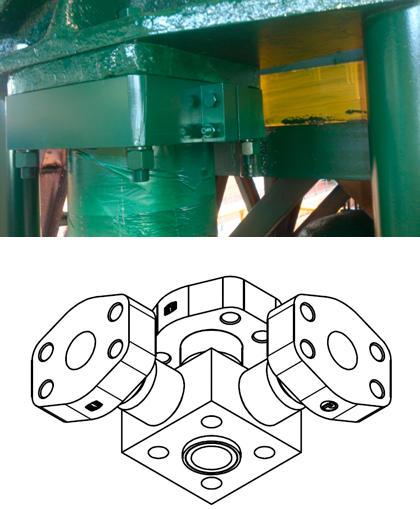

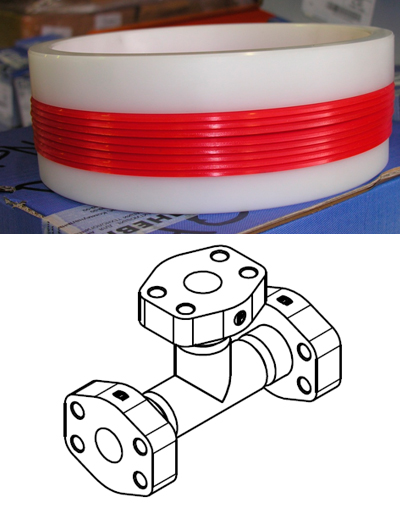

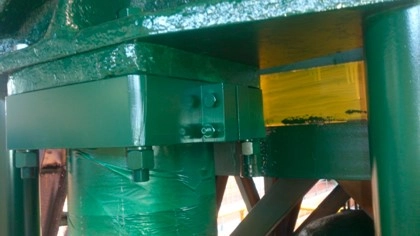

Замена уплотнений цилиндров, изготовление новой части труборазводки и присоединительных фланцев

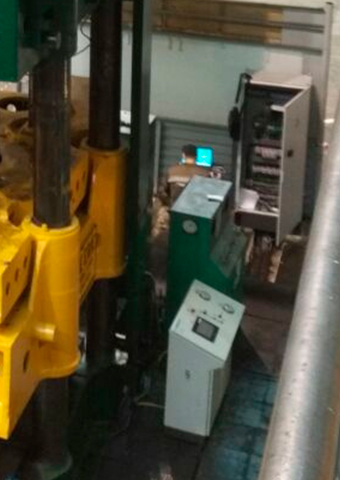

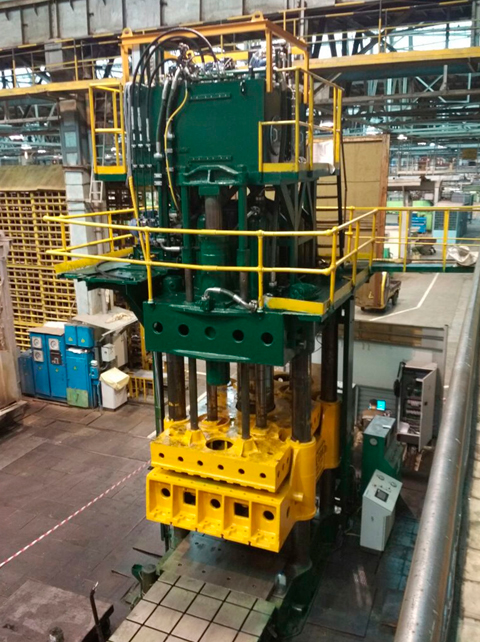

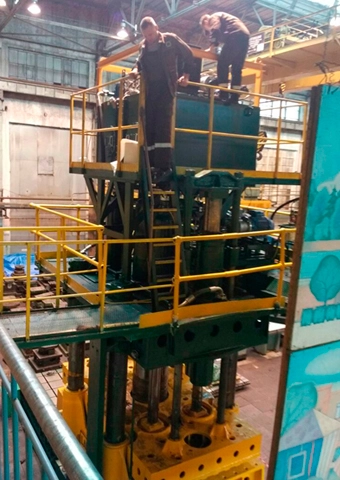

Монтаж и пуско-наладка новой гидросистемы


Сроки выполнения работ

1 этап: Разработка и согласование проектной документации - 4-6 недель;

2 этап: Работы по изготовлению оборудования для ремонта гидросистемы пресса, поставка основных комплектующих - 12-14 недель;

3 этап: Работы по демонтажу старой гидросистемы, Работы по капитальному ремонту гидросистемы пресса, Работы по замене гидравлической части пресса, Работы по замене системы управления прессом, монтаж пуско-наладочные работы, инструктаж сотрудников – 12 – 14 недель;

4 этап: Работы по отладке работы пресса, сдача пресса в эксплуатацию – 4 недели;

5 этап: Гарантийное обслуживание гидросистемы и системы управления пресса в течение 12 месяцев с момента запуска в эксплуатацию.
